Johannus Technik

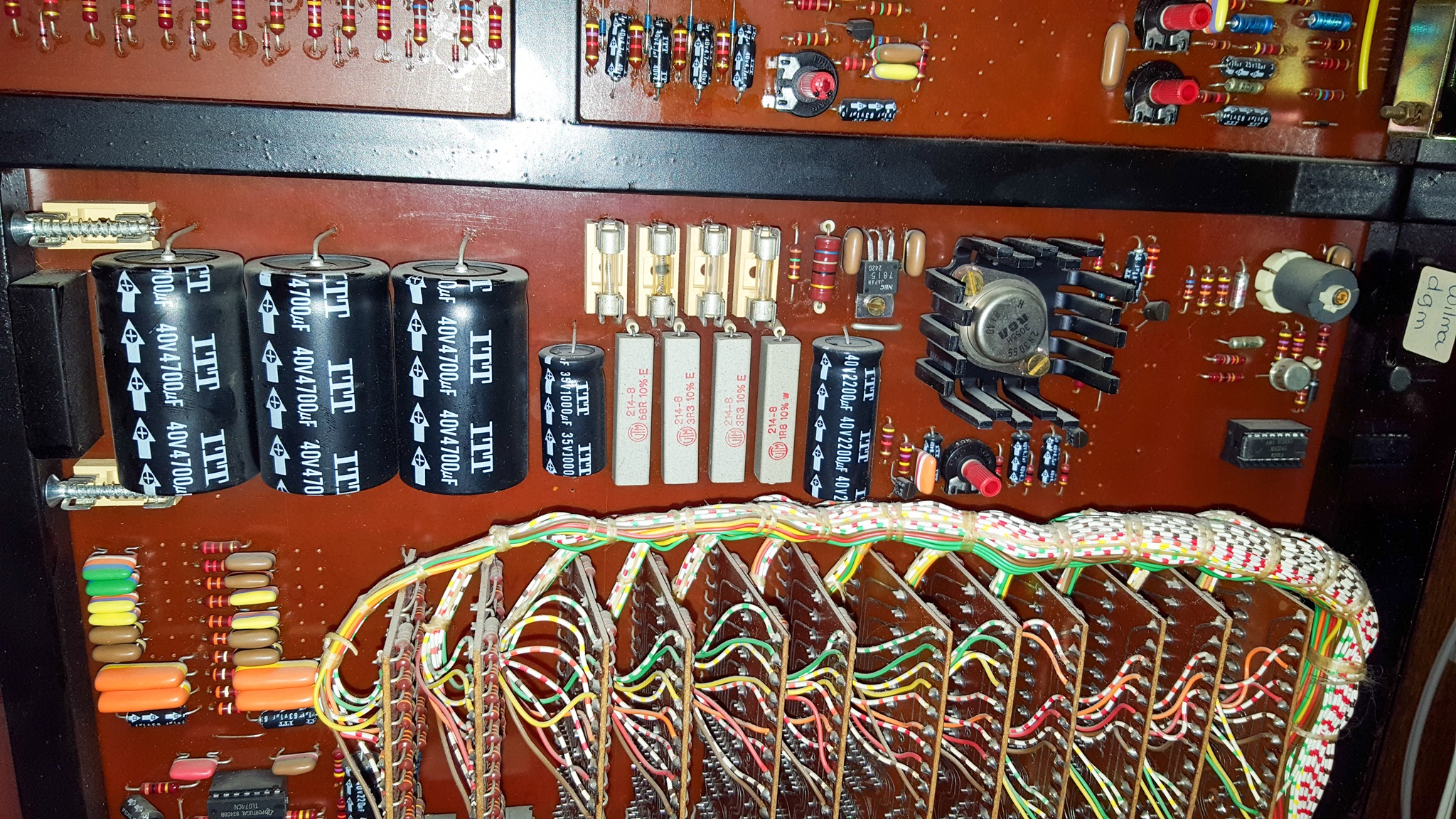

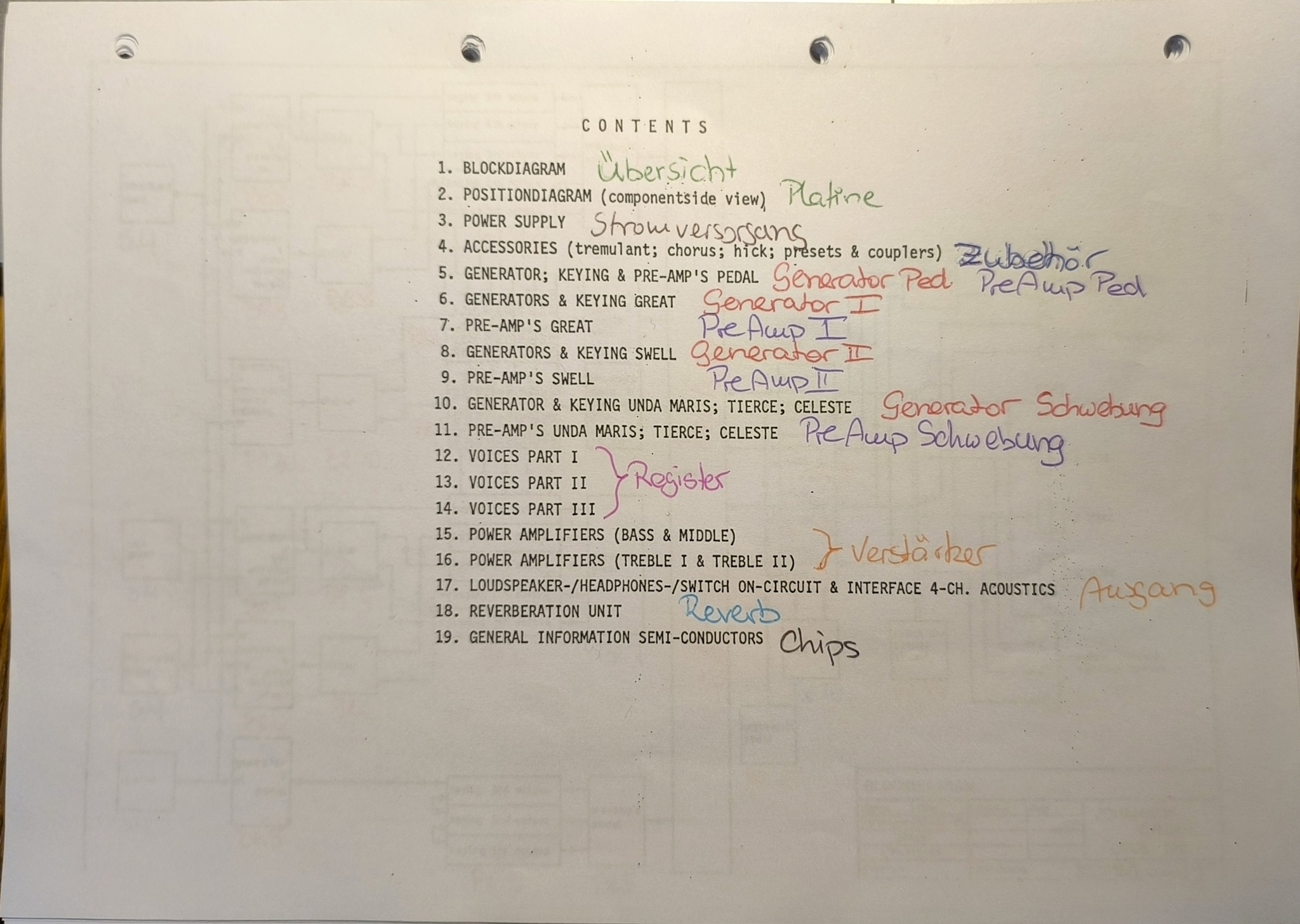

Und jetzt gehts ans Eingemachte. Auf dieser Seite folgen technische Details und Bilder vom Innenleben.

Die Orgel ist von der Firma Johannus, entwickelt von Hans Vansteegt (1928-2011).

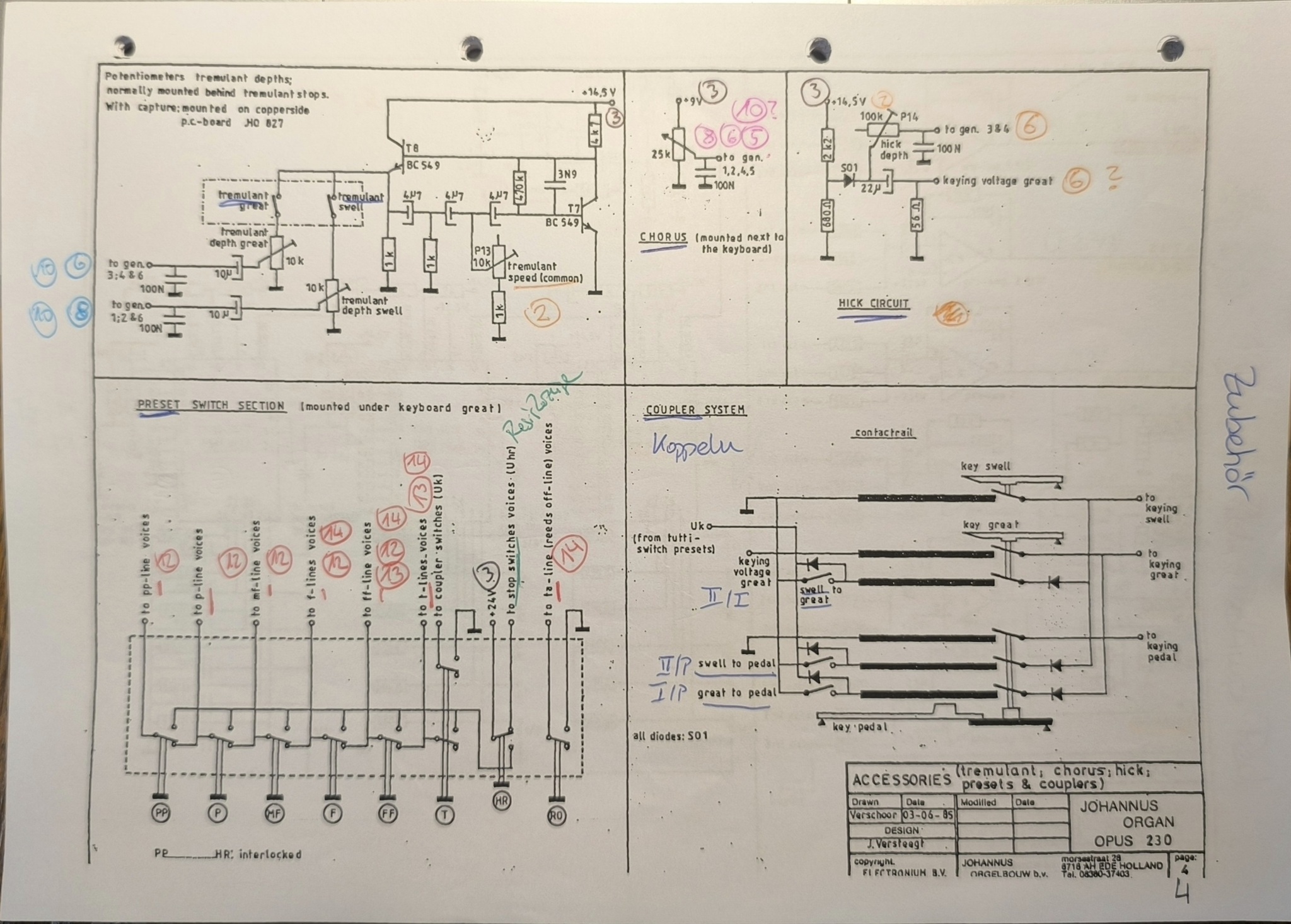

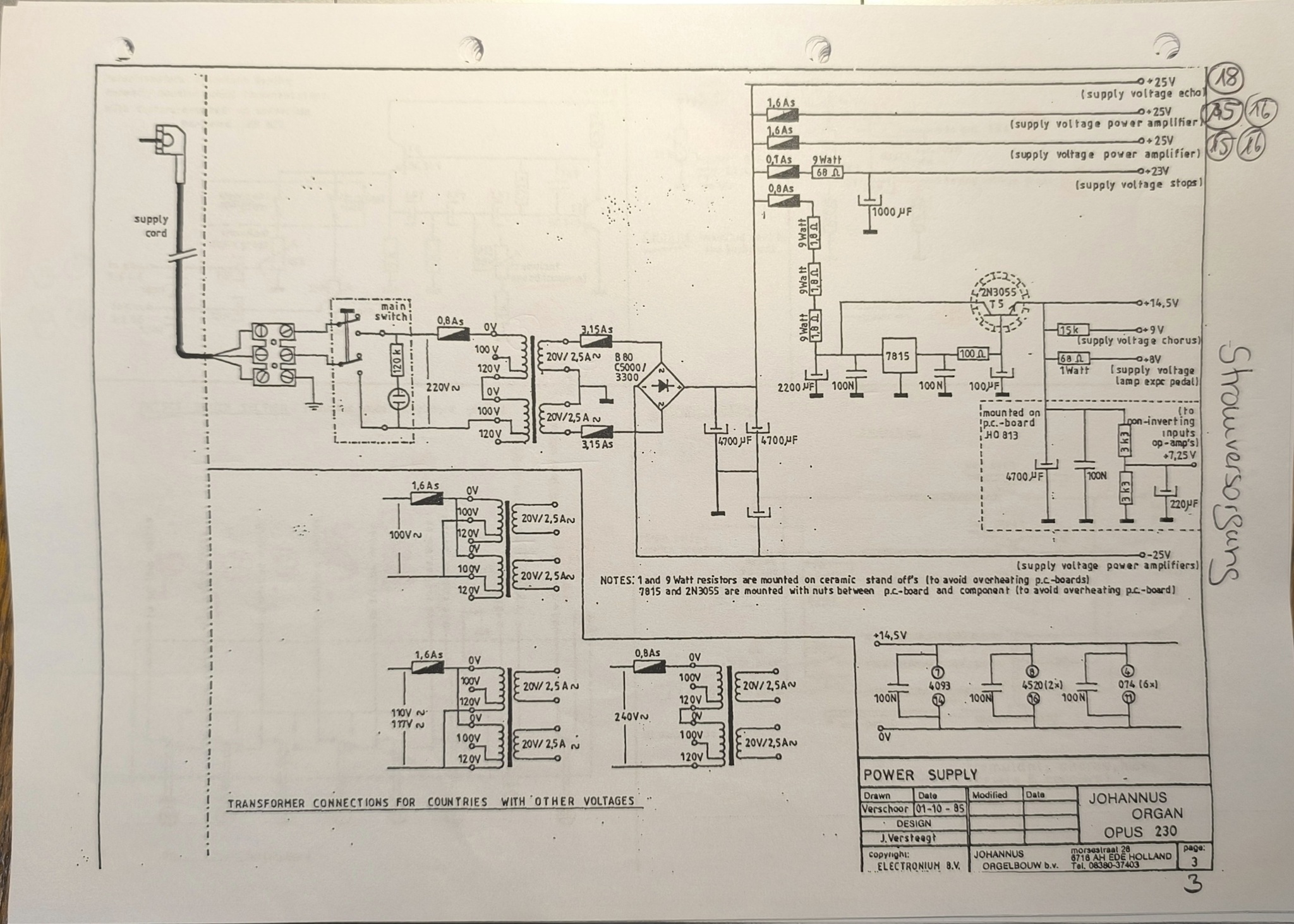

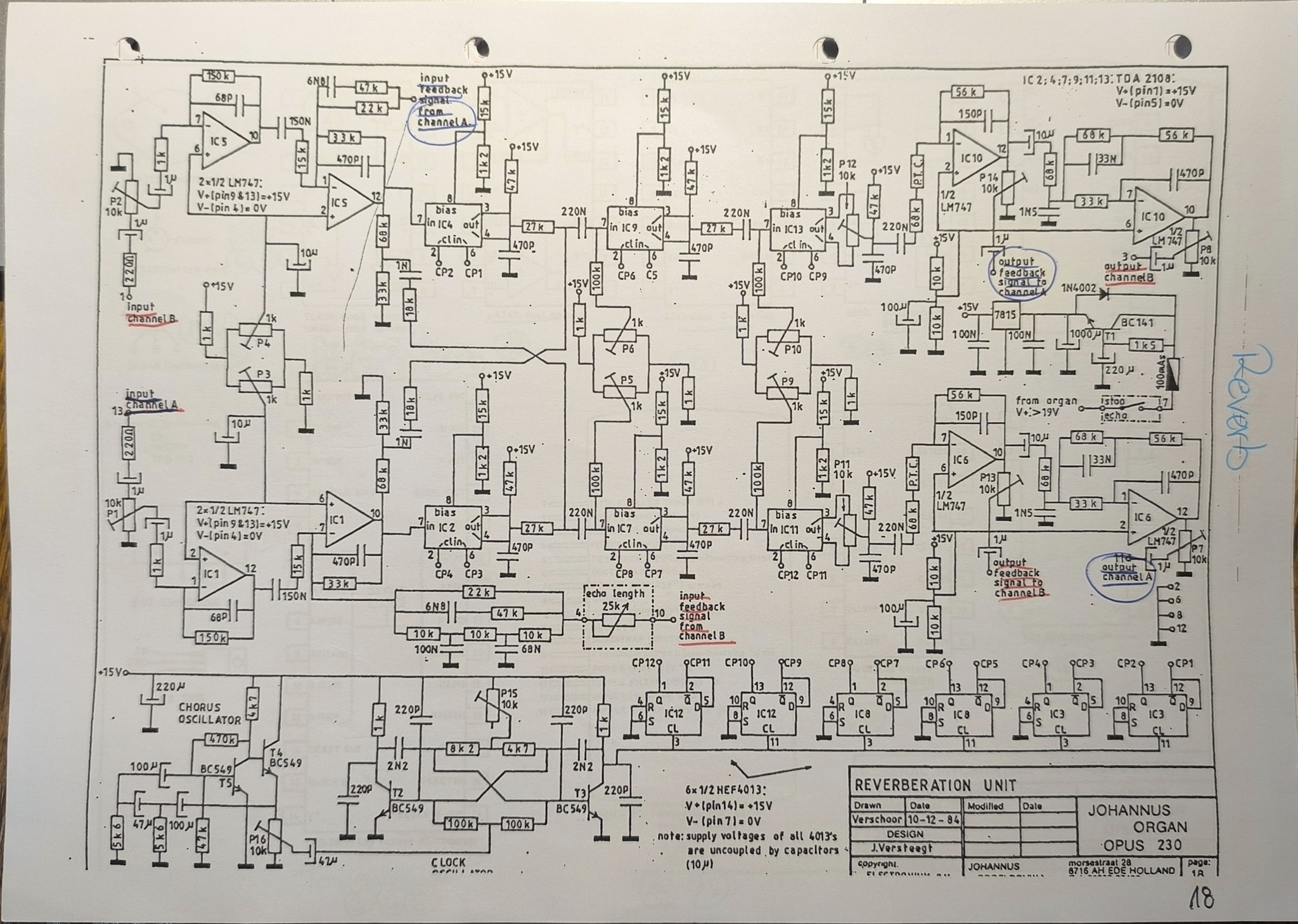

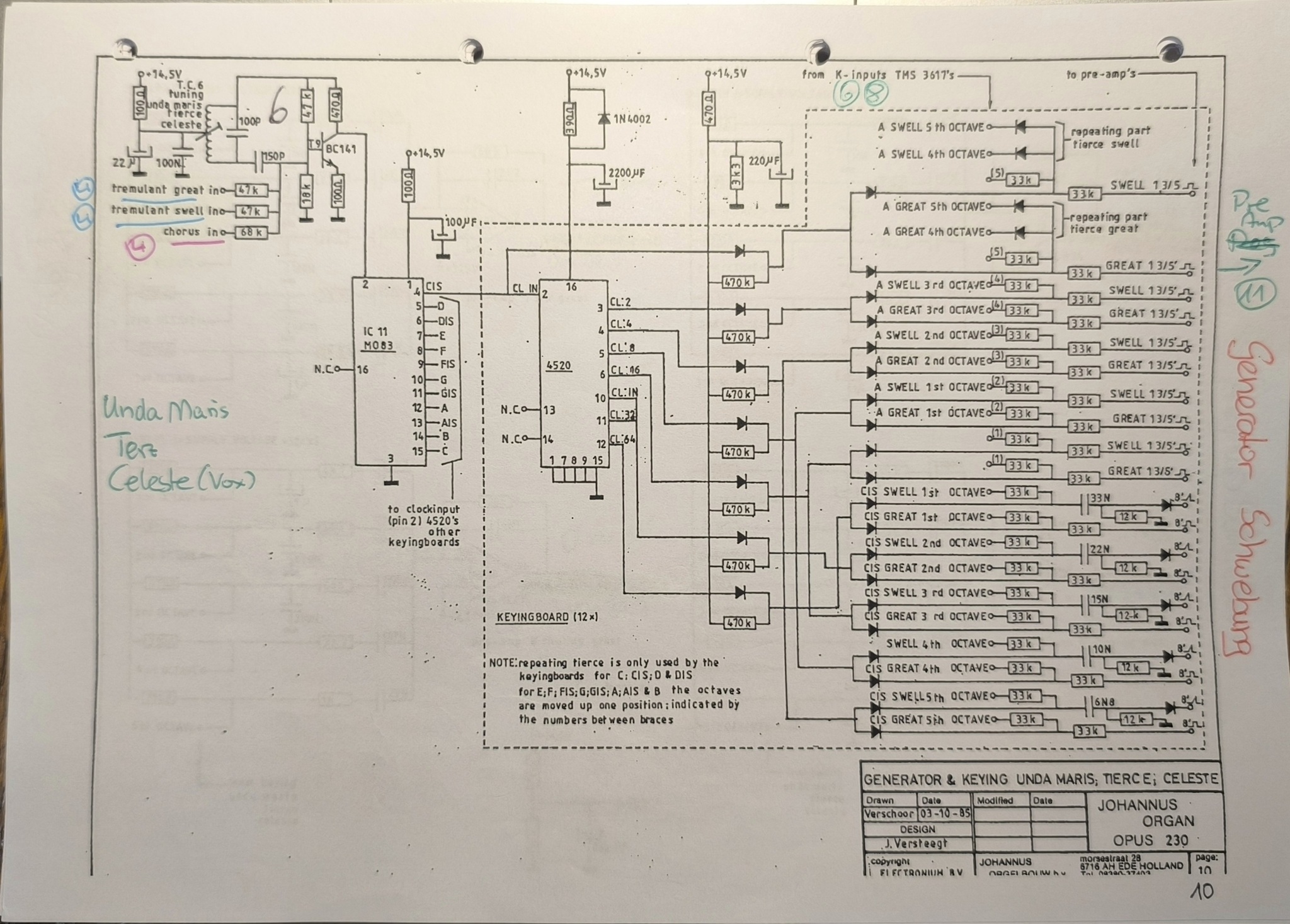

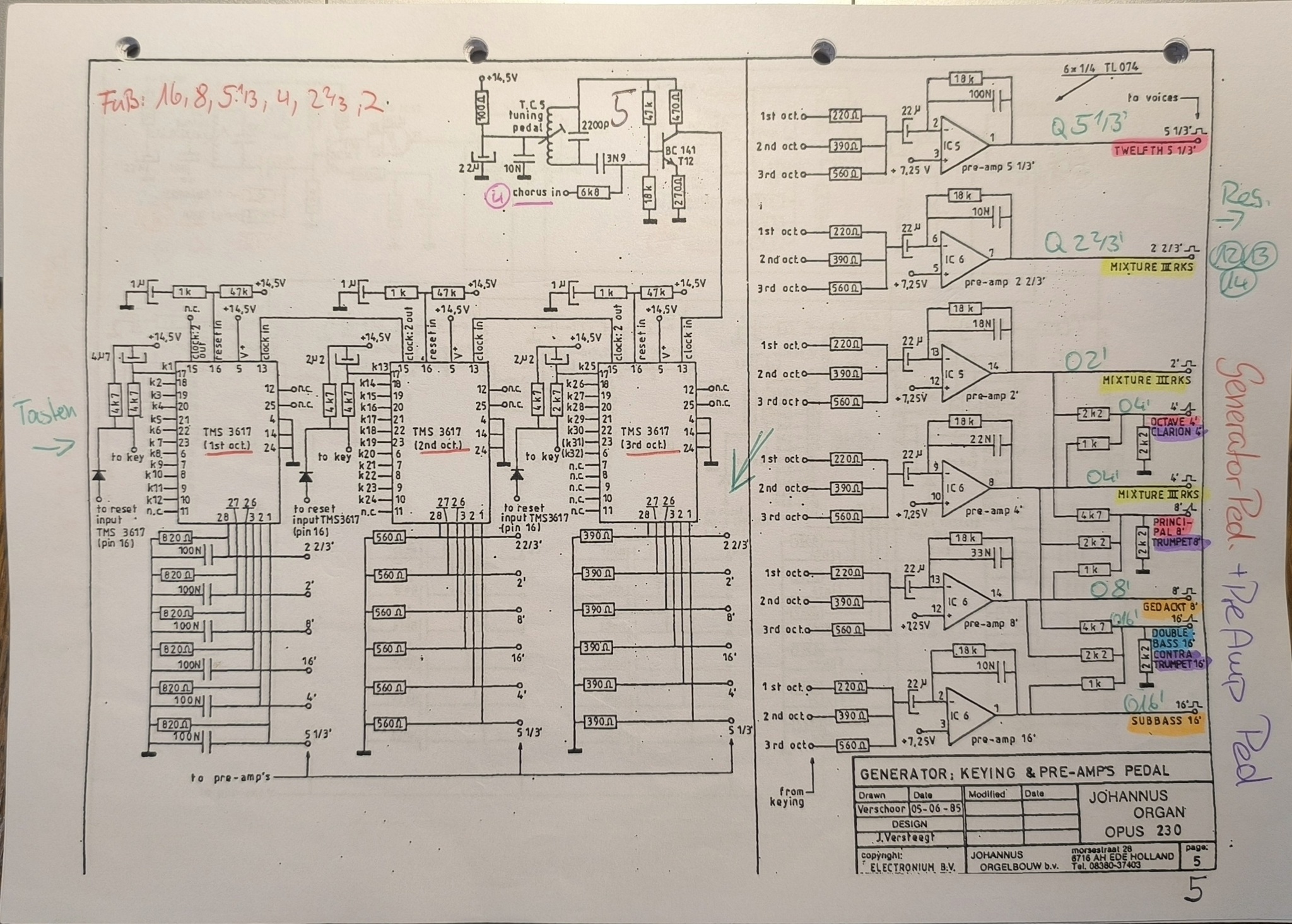

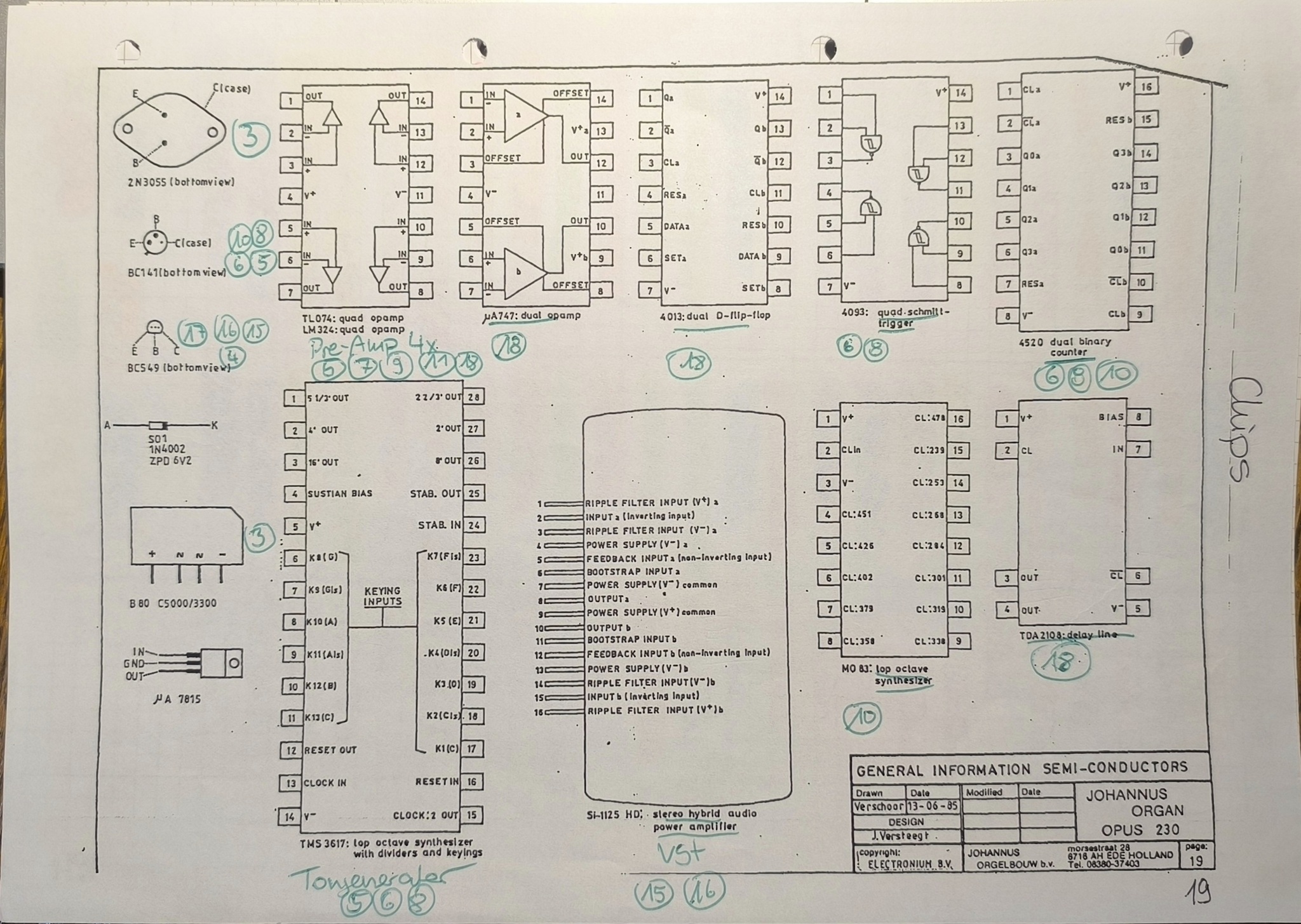

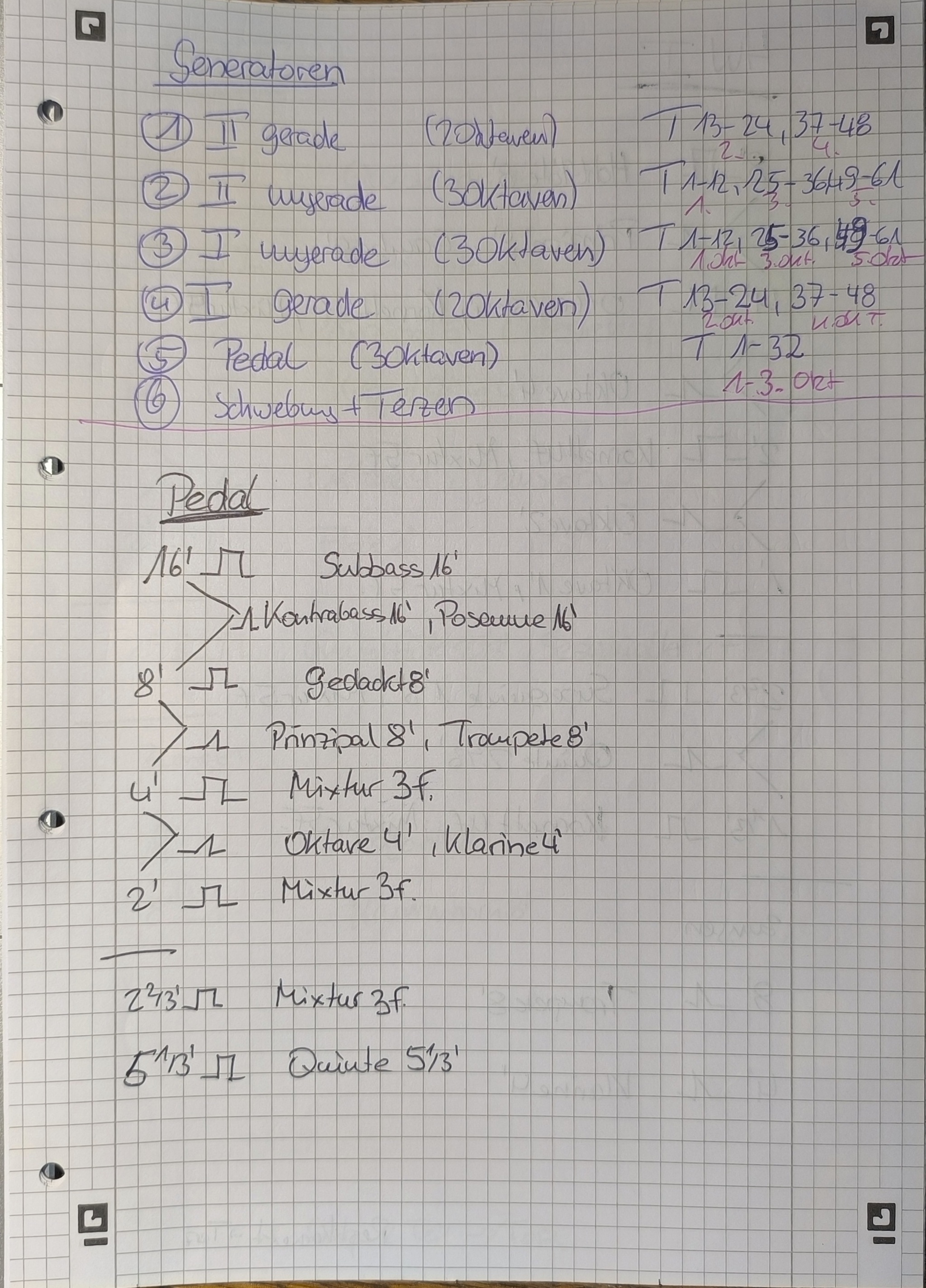

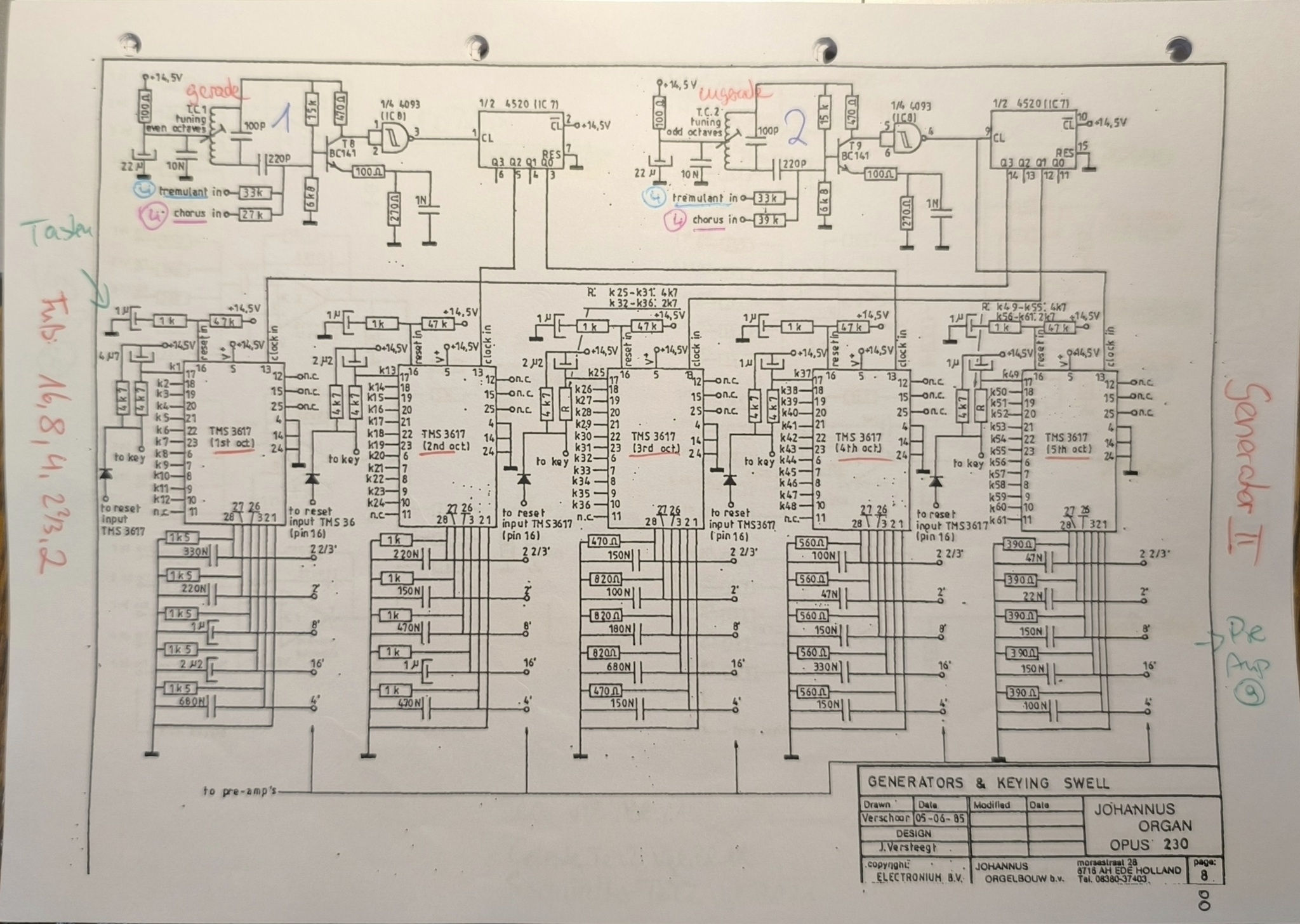

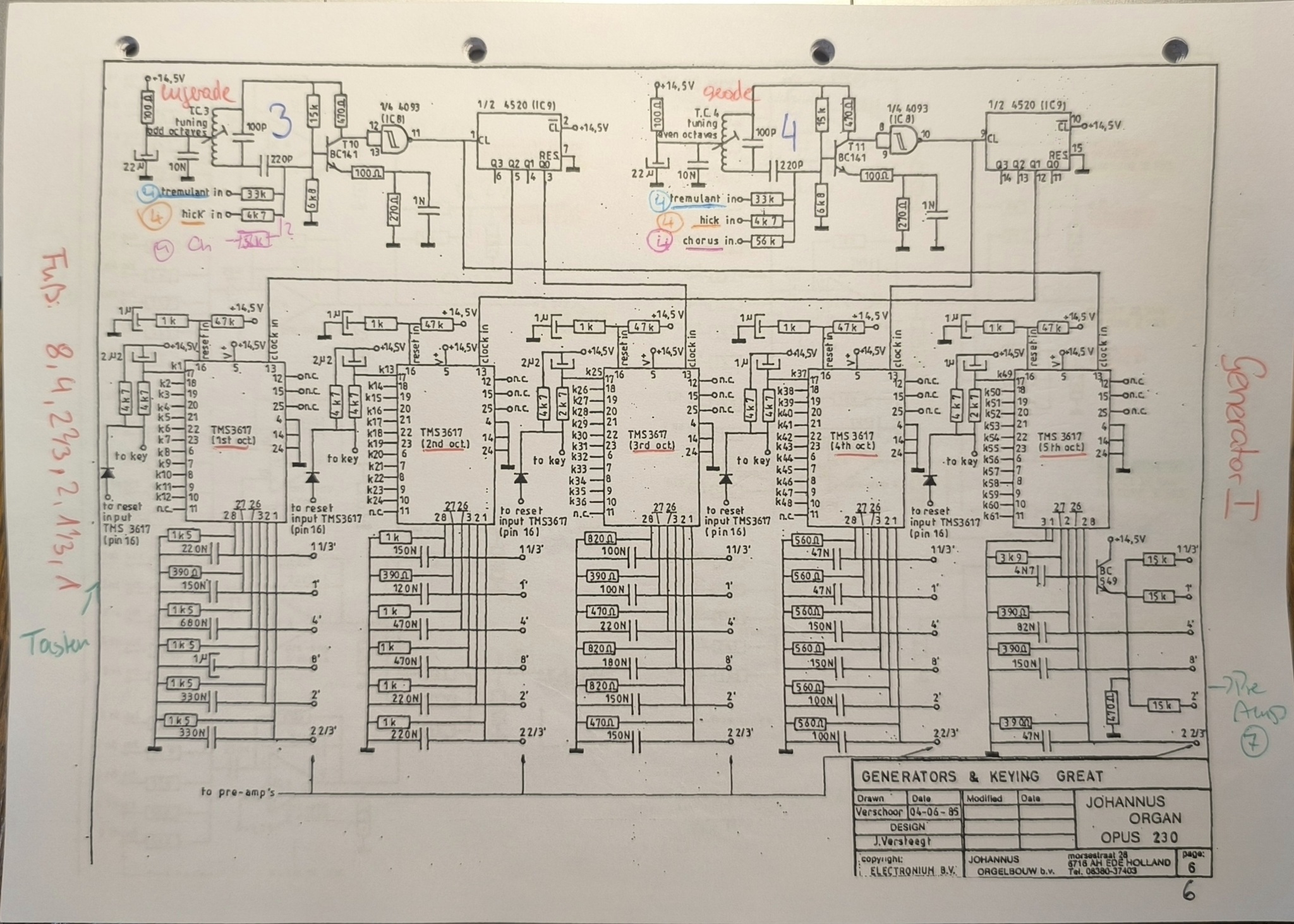

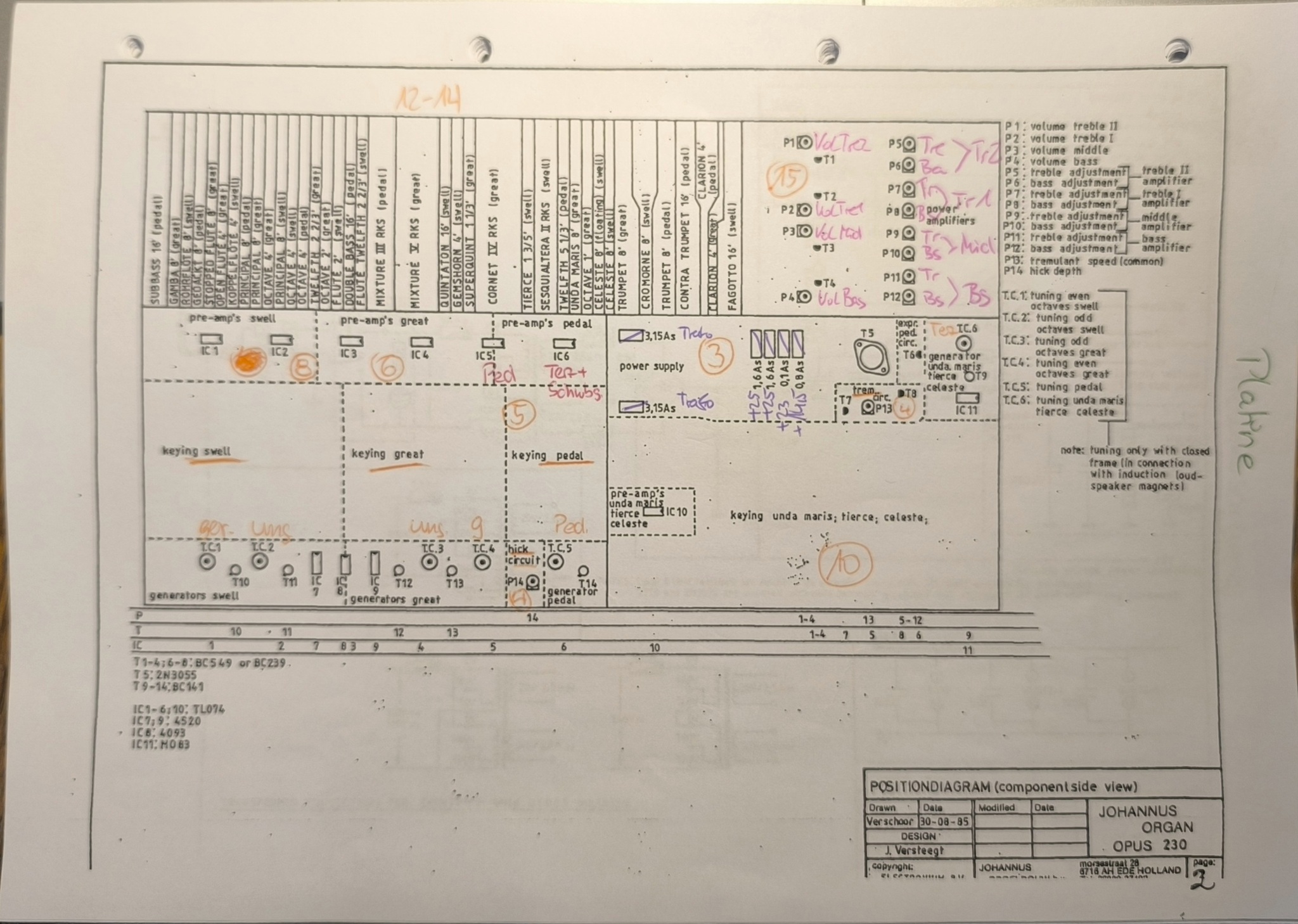

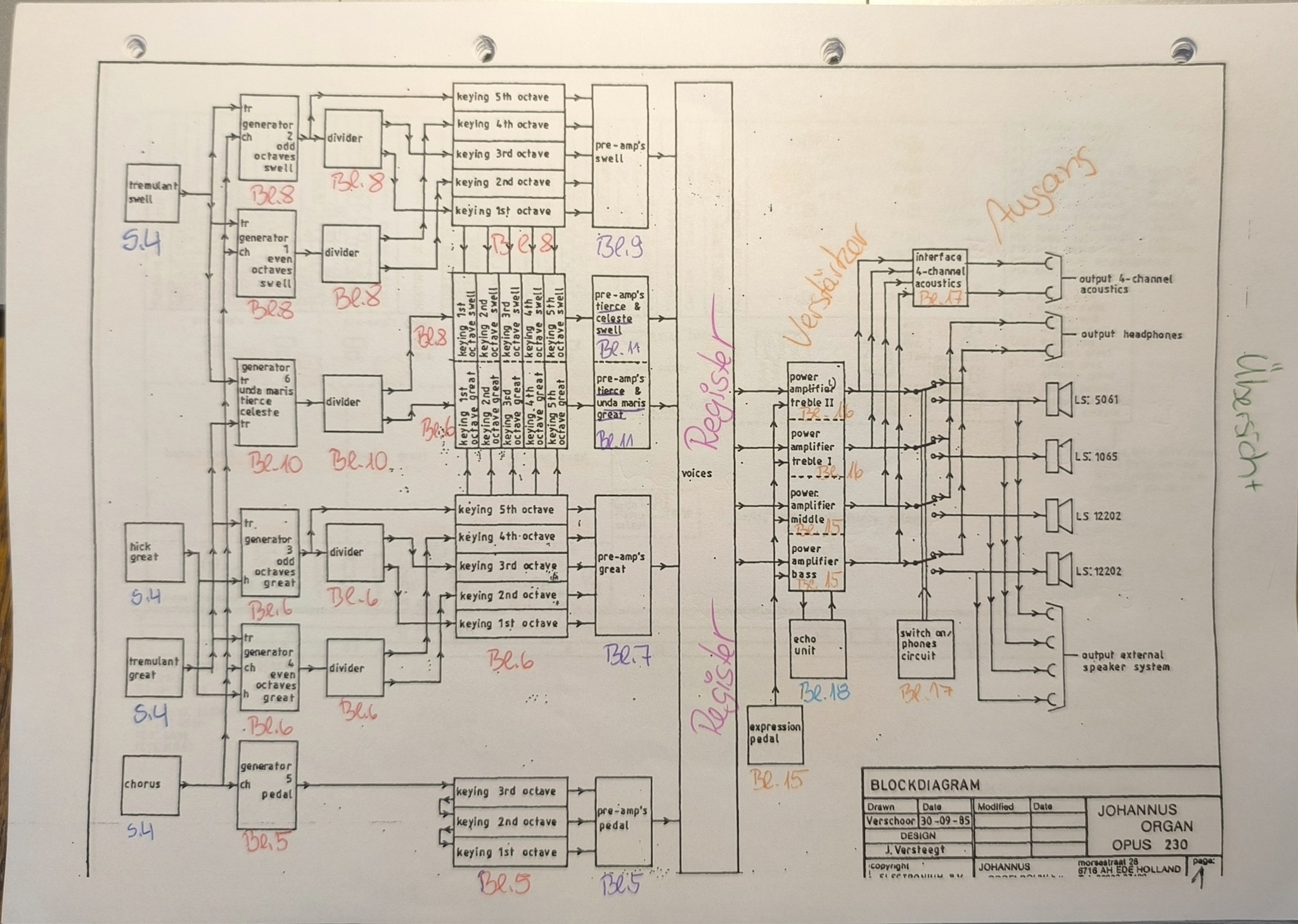

Für die Tonerzeugung werden 13 Schaltkreise Typ Texas Instruments TMS 3617 verwendet, Jeder dieser kann eine Oktave abdecken. Damit entfallen auf das Pedal drei und auf jedes Manual fünf dieser Chips.

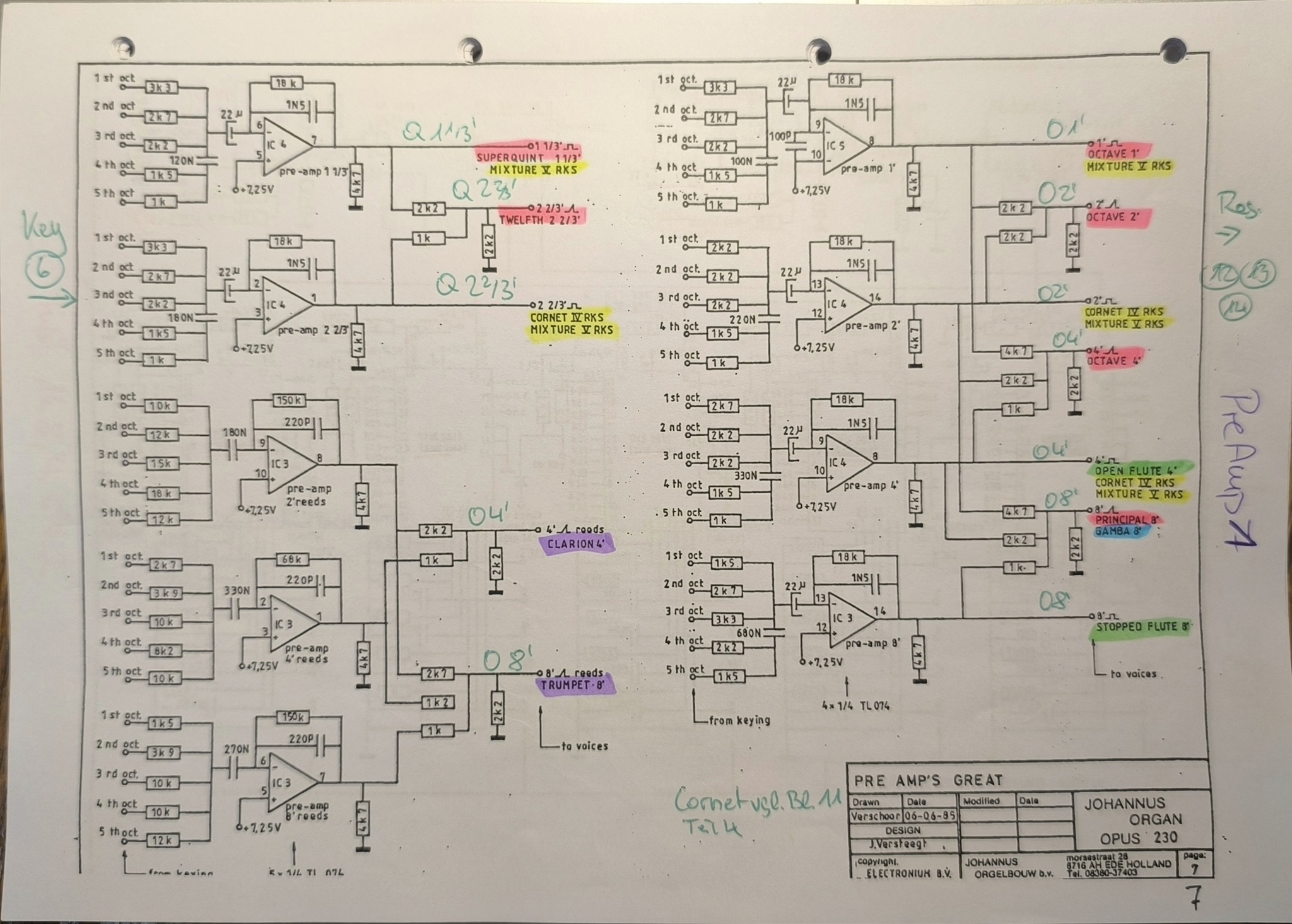

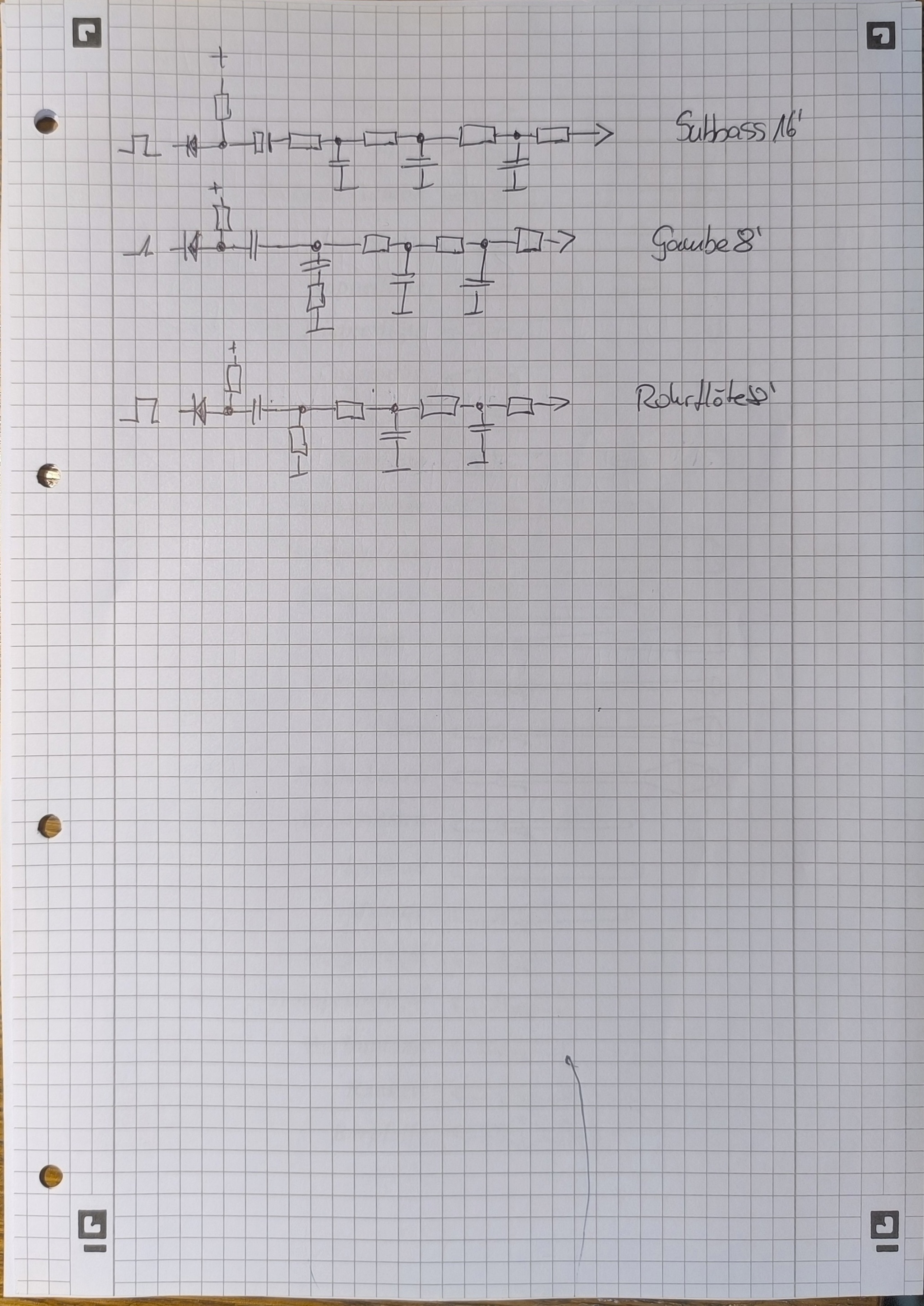

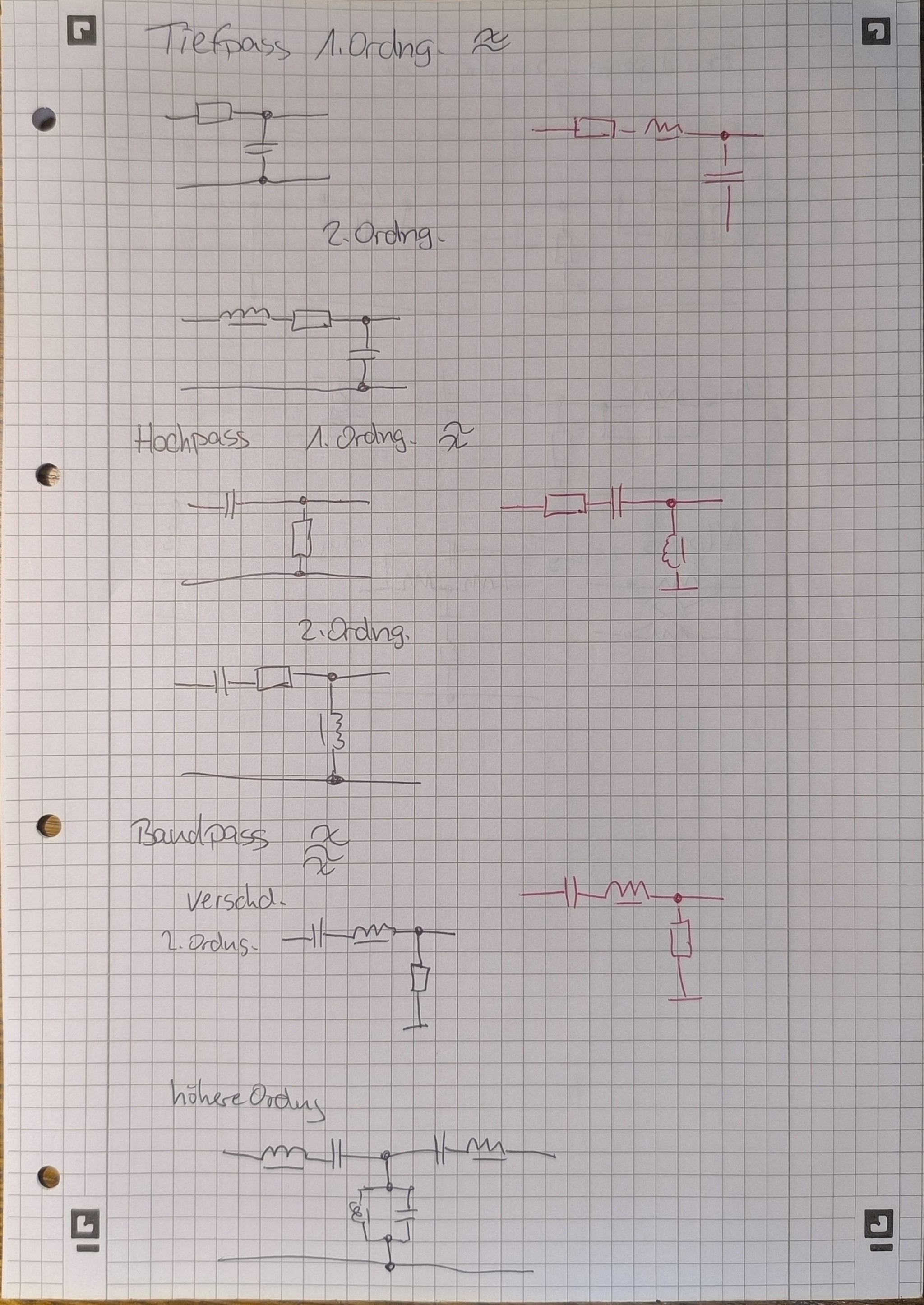

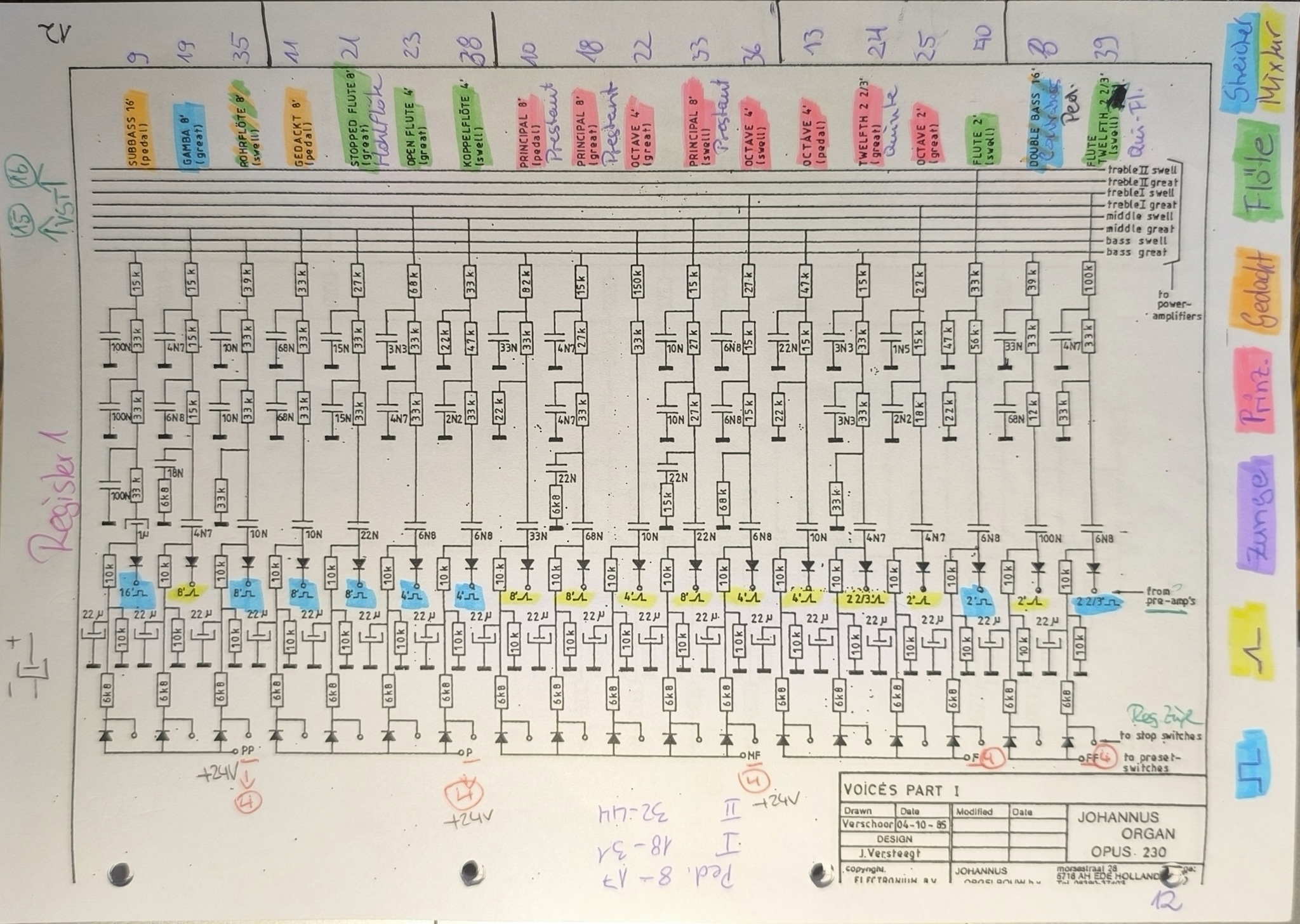

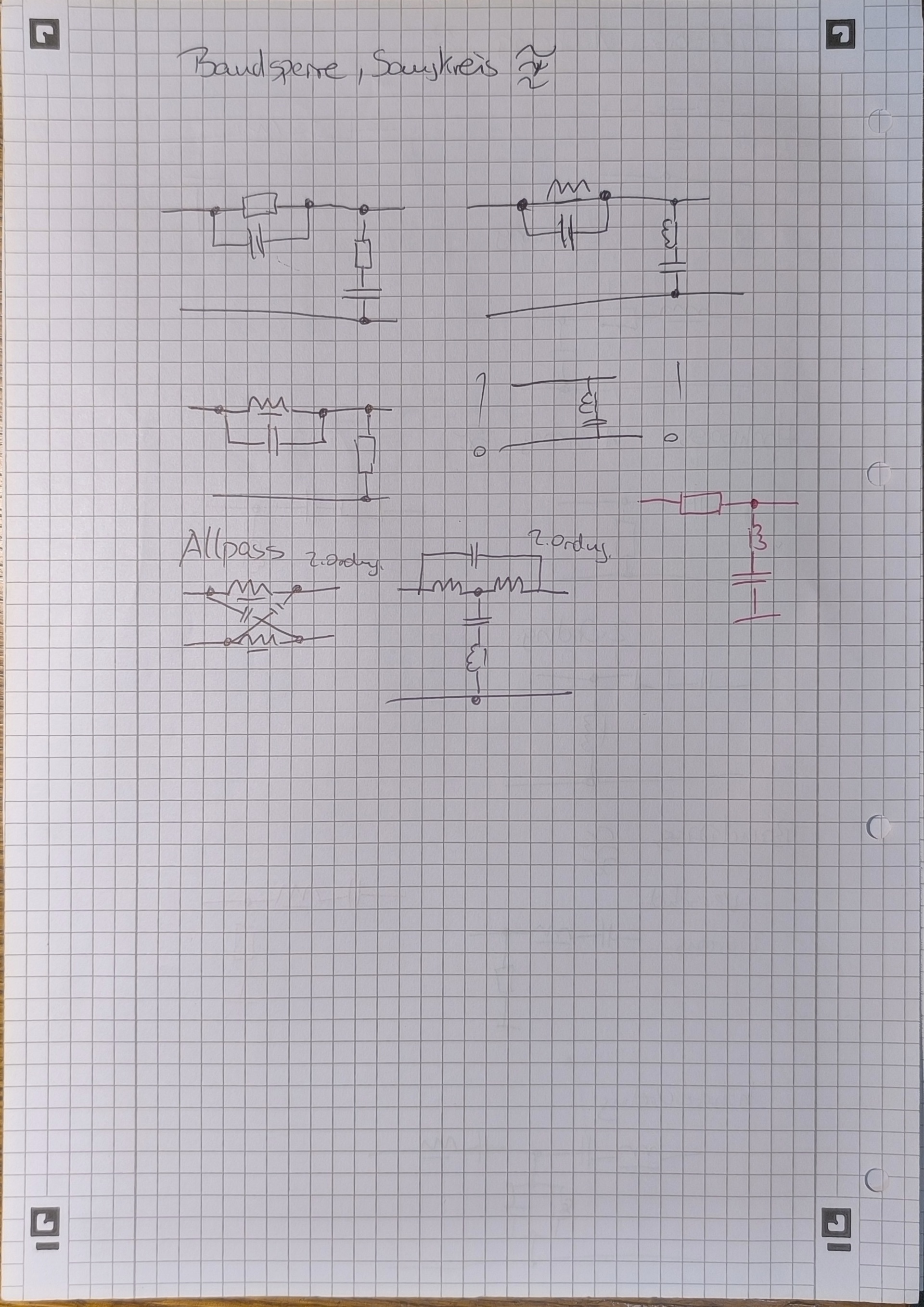

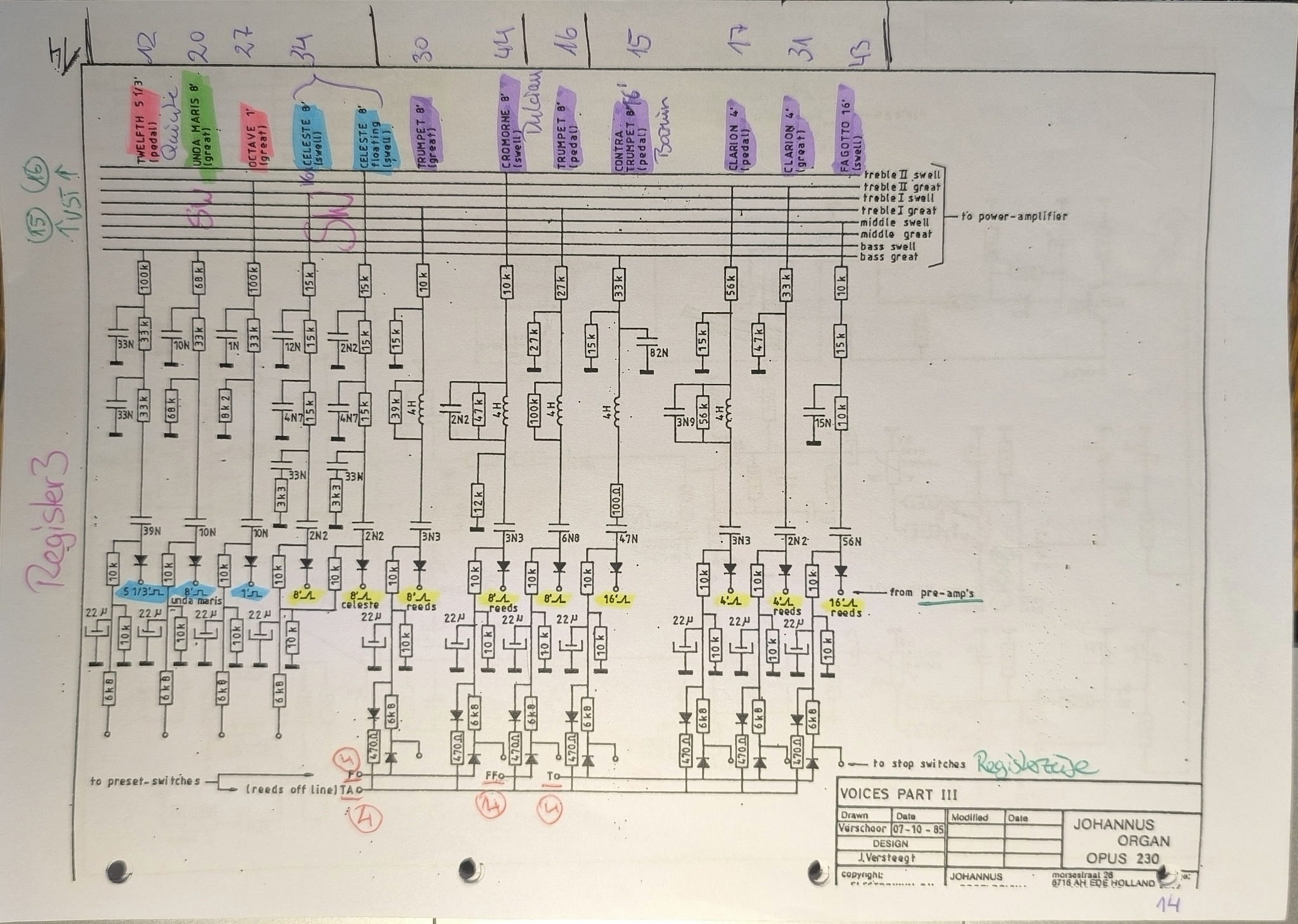

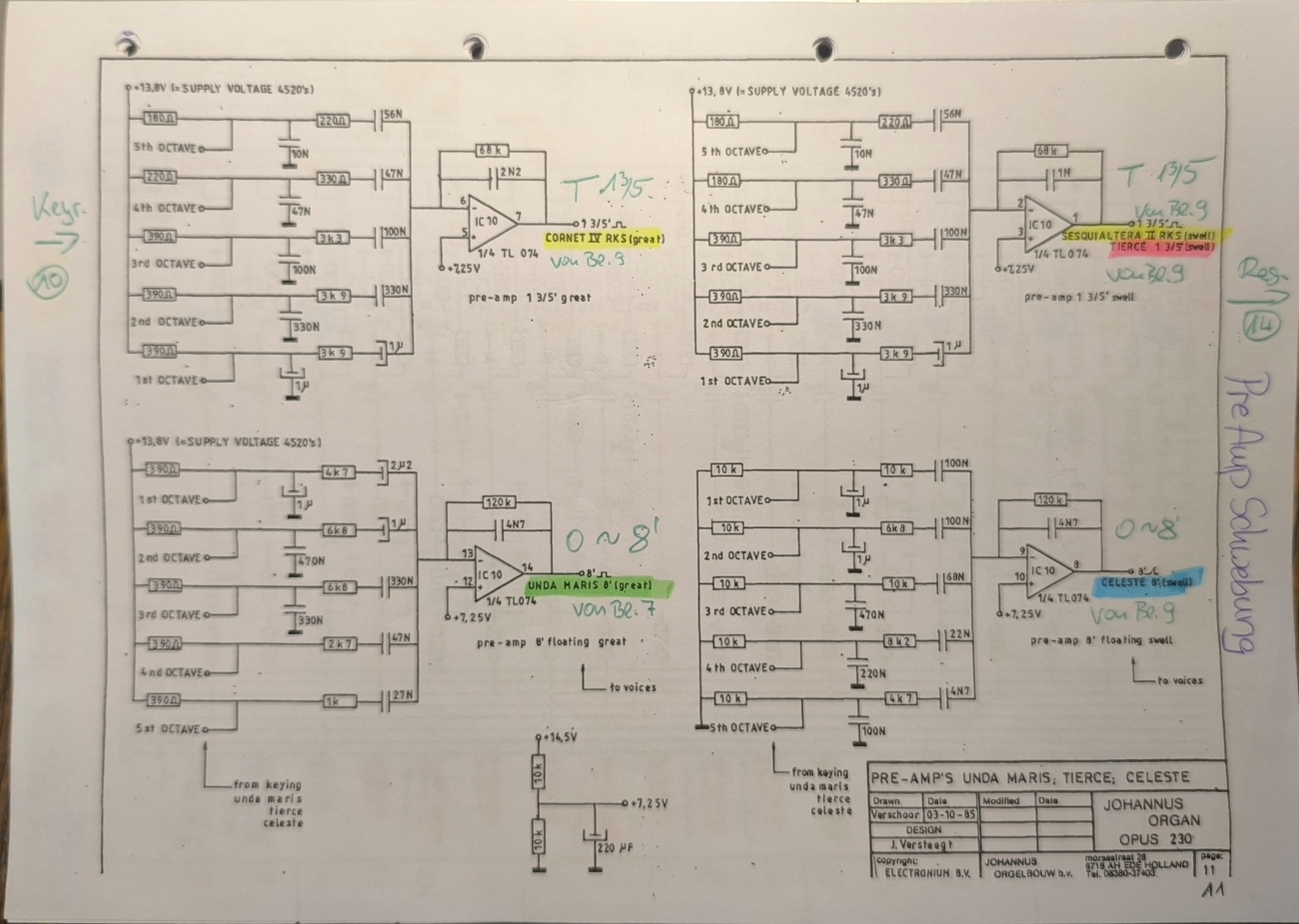

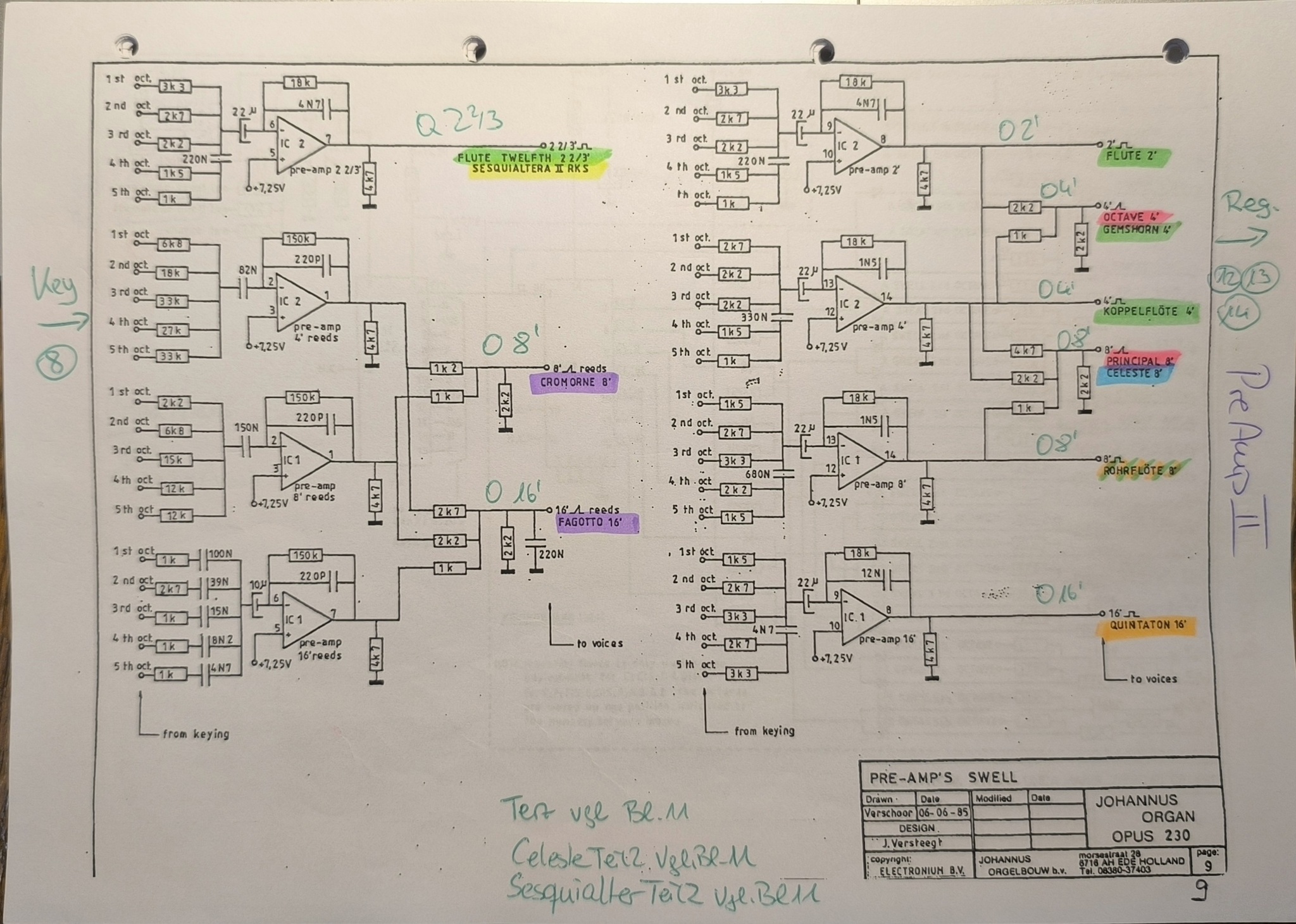

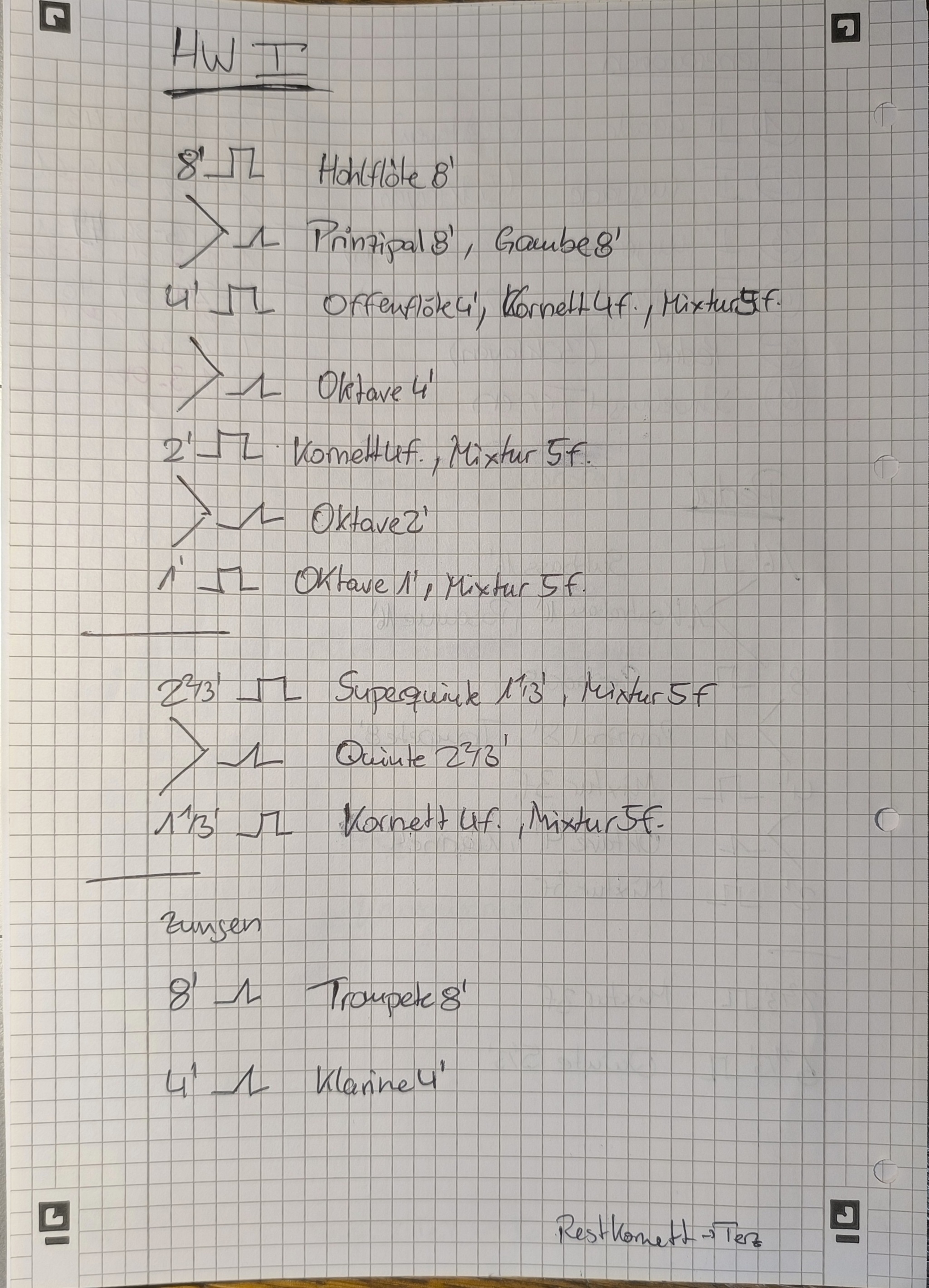

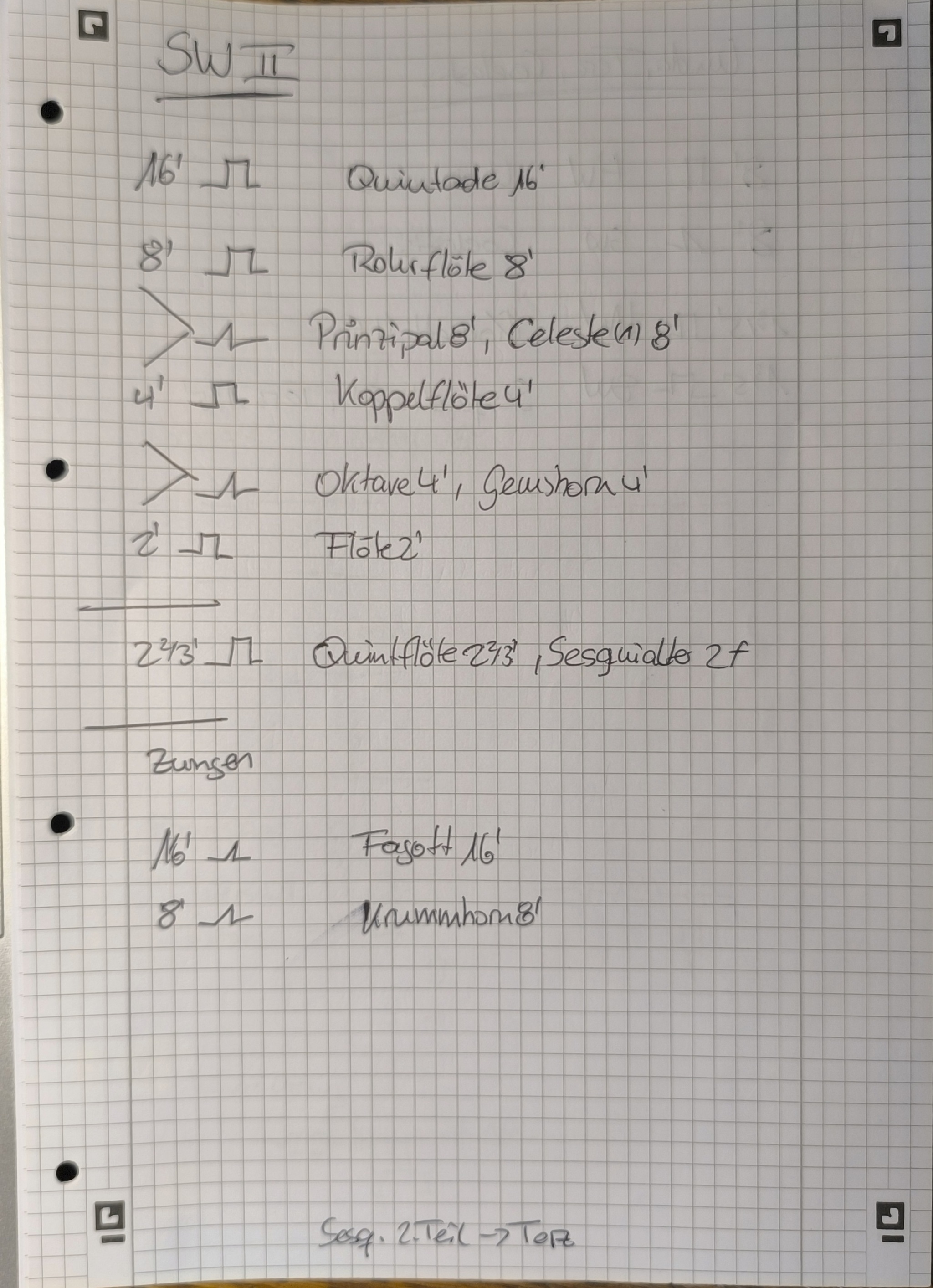

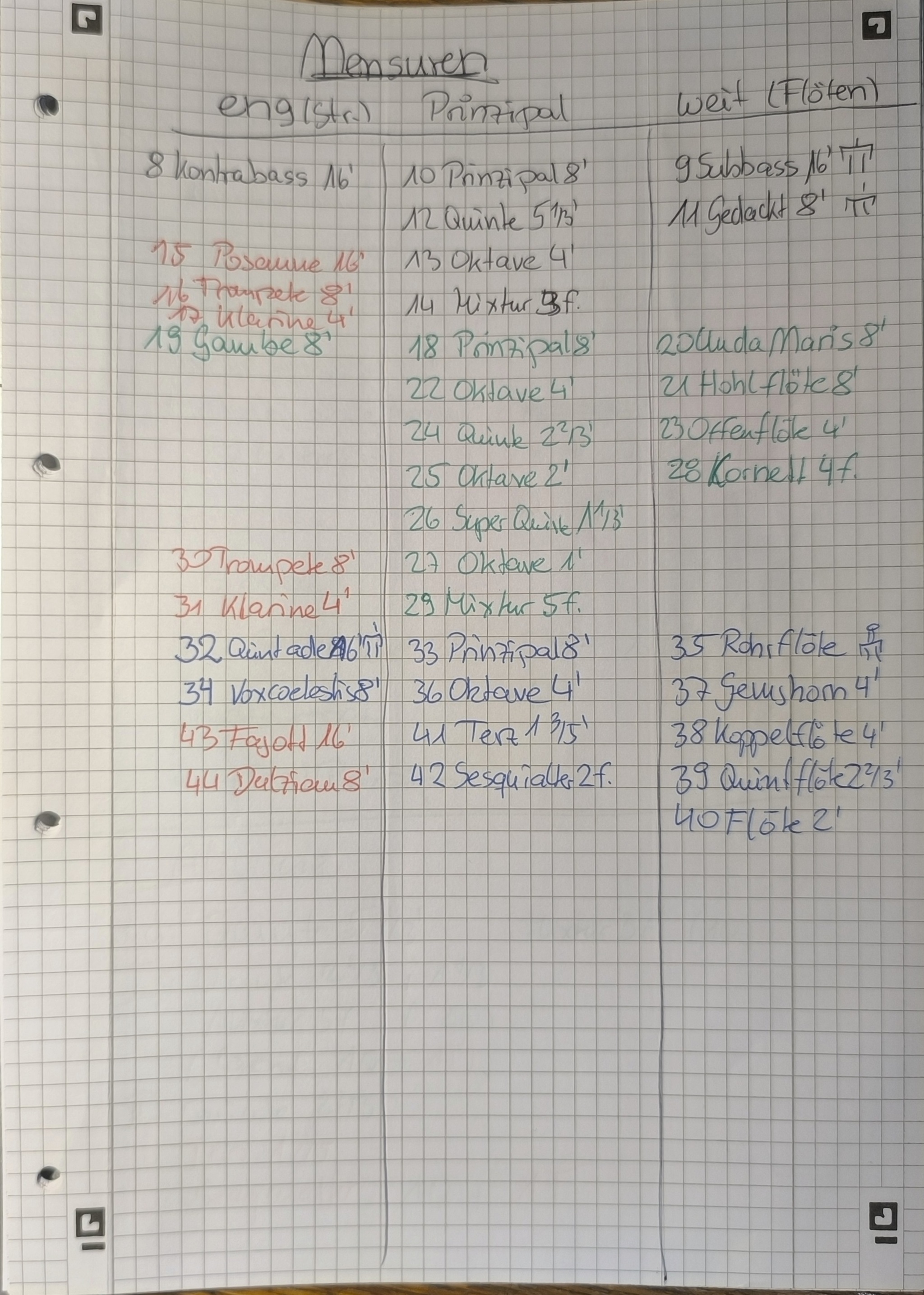

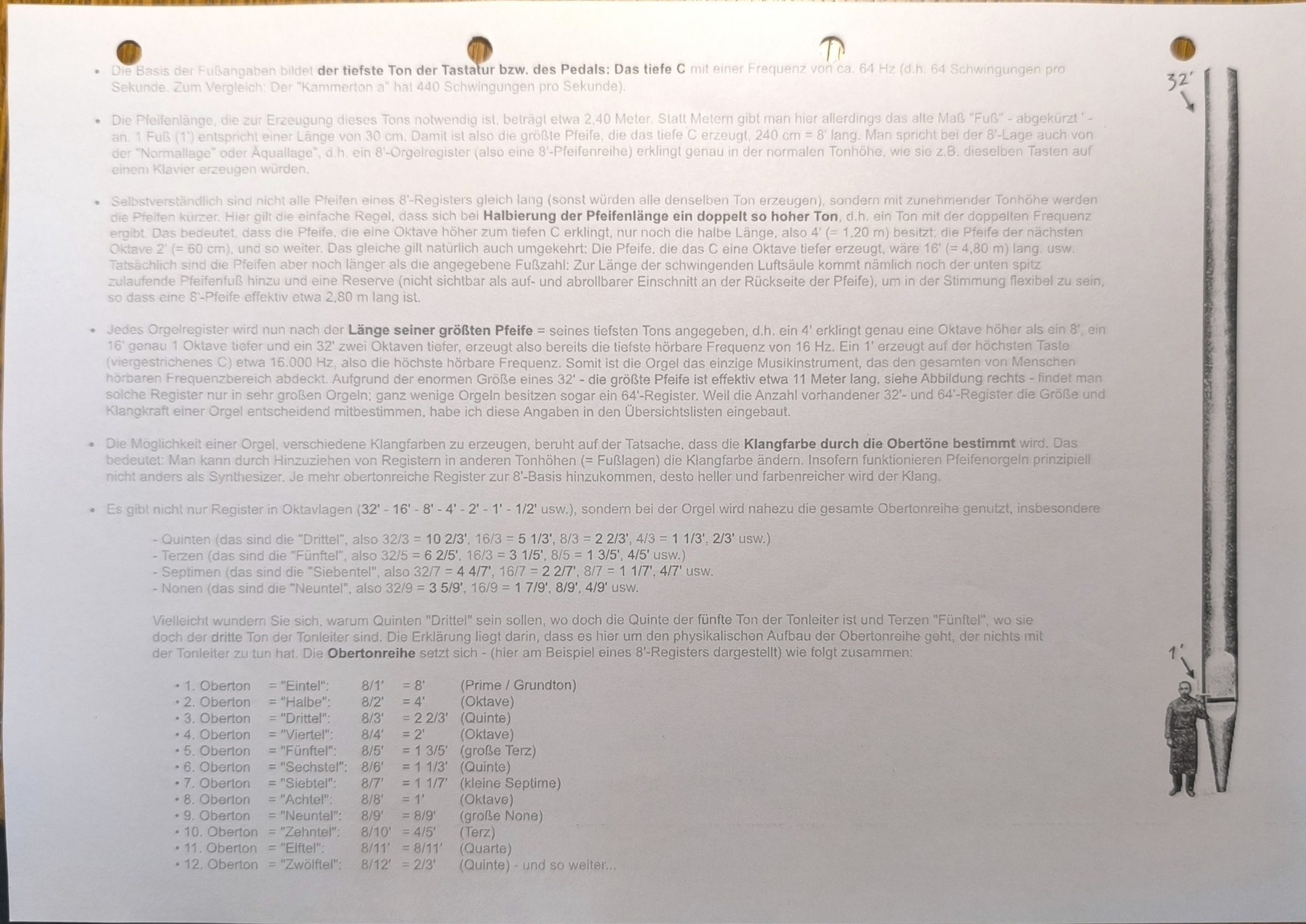

Die Töne entstehen durch Filterschaltungen, die mit Sägezahn- bzw. Rechteckschwingungen versorgt werden. Aufgrund ihrer Klangcharakteristik der Register werden die Filterstufen mit der passenden Schwingung versorgt.

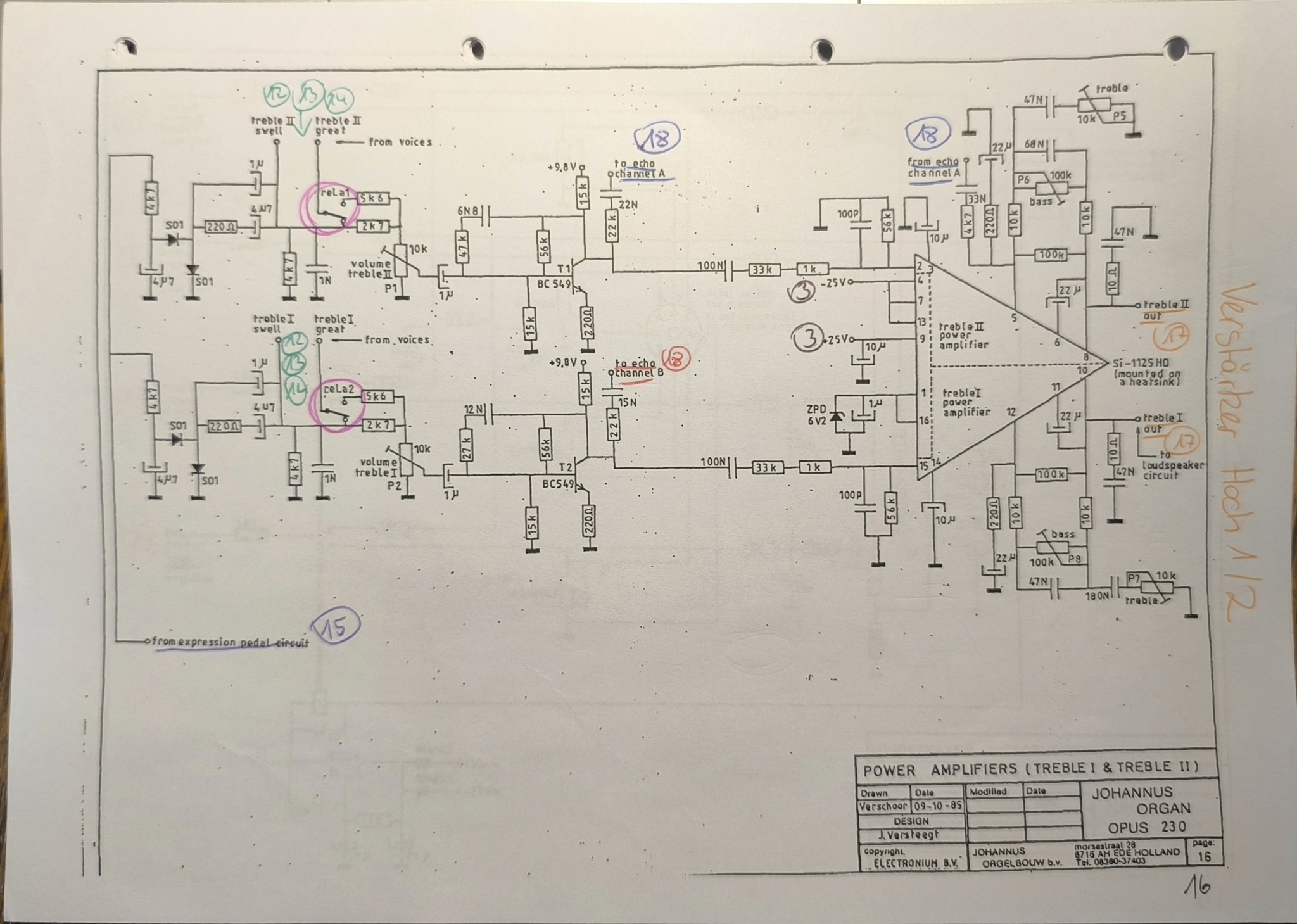

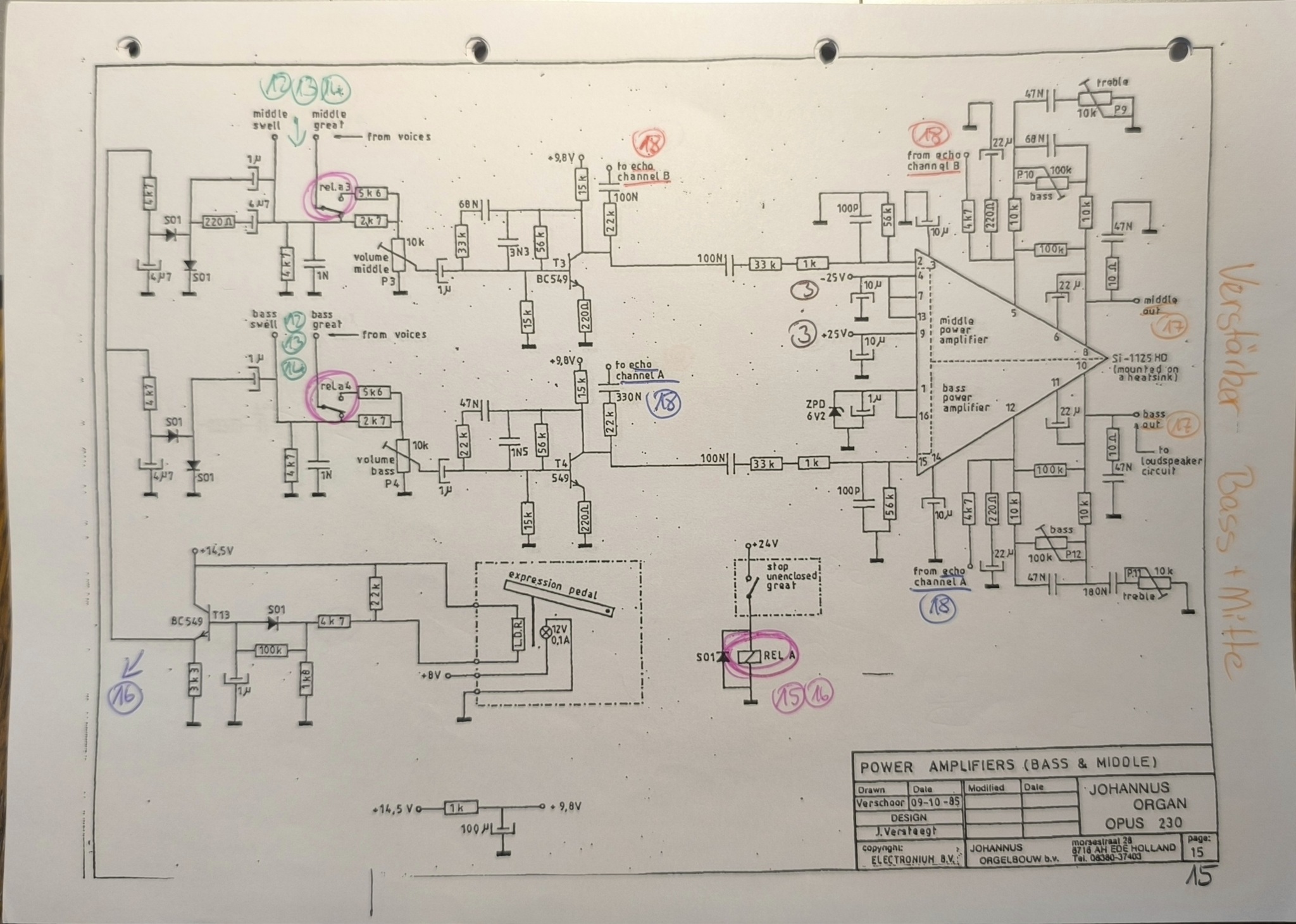

Die Verstärker stellen zwei Schaltkreise des Typs Si-1125 HD dar. Jeder von ihnen hat zwei Kanäle und es werden insgesamt vier Kanäle verstärkt.
1. Tiefen, 2. Mitten, 3. Höhen 1, 4. Höhen 2

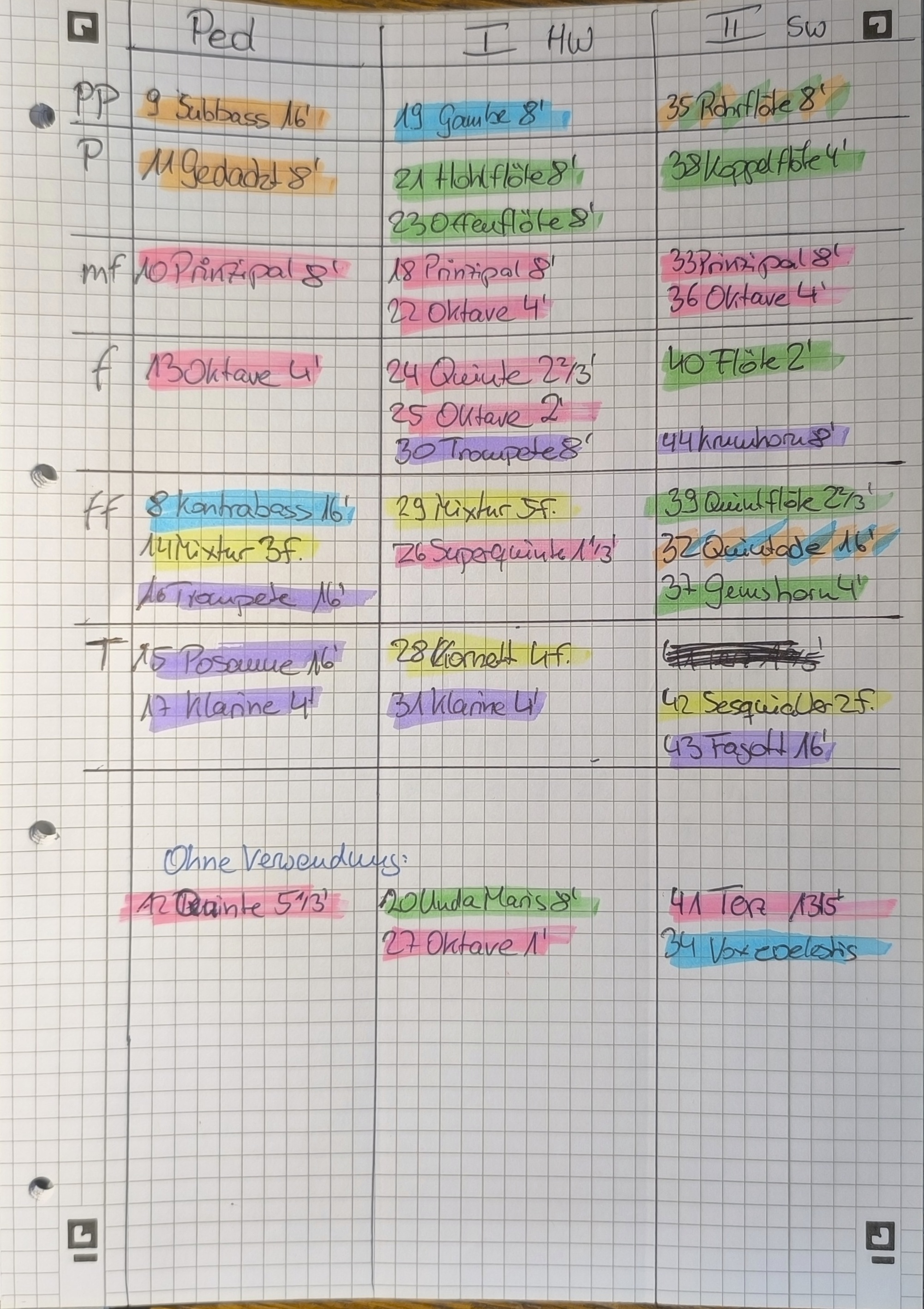

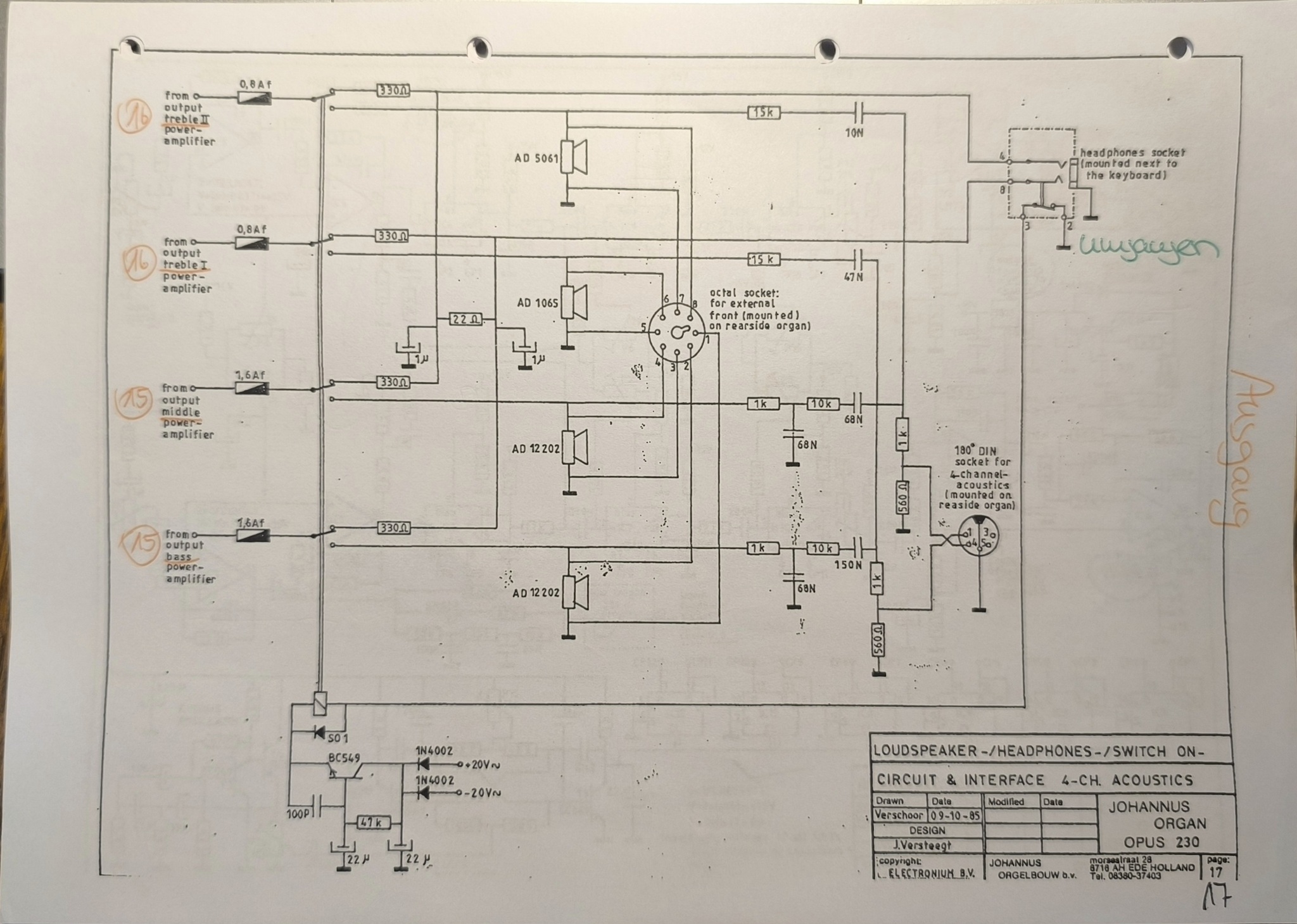

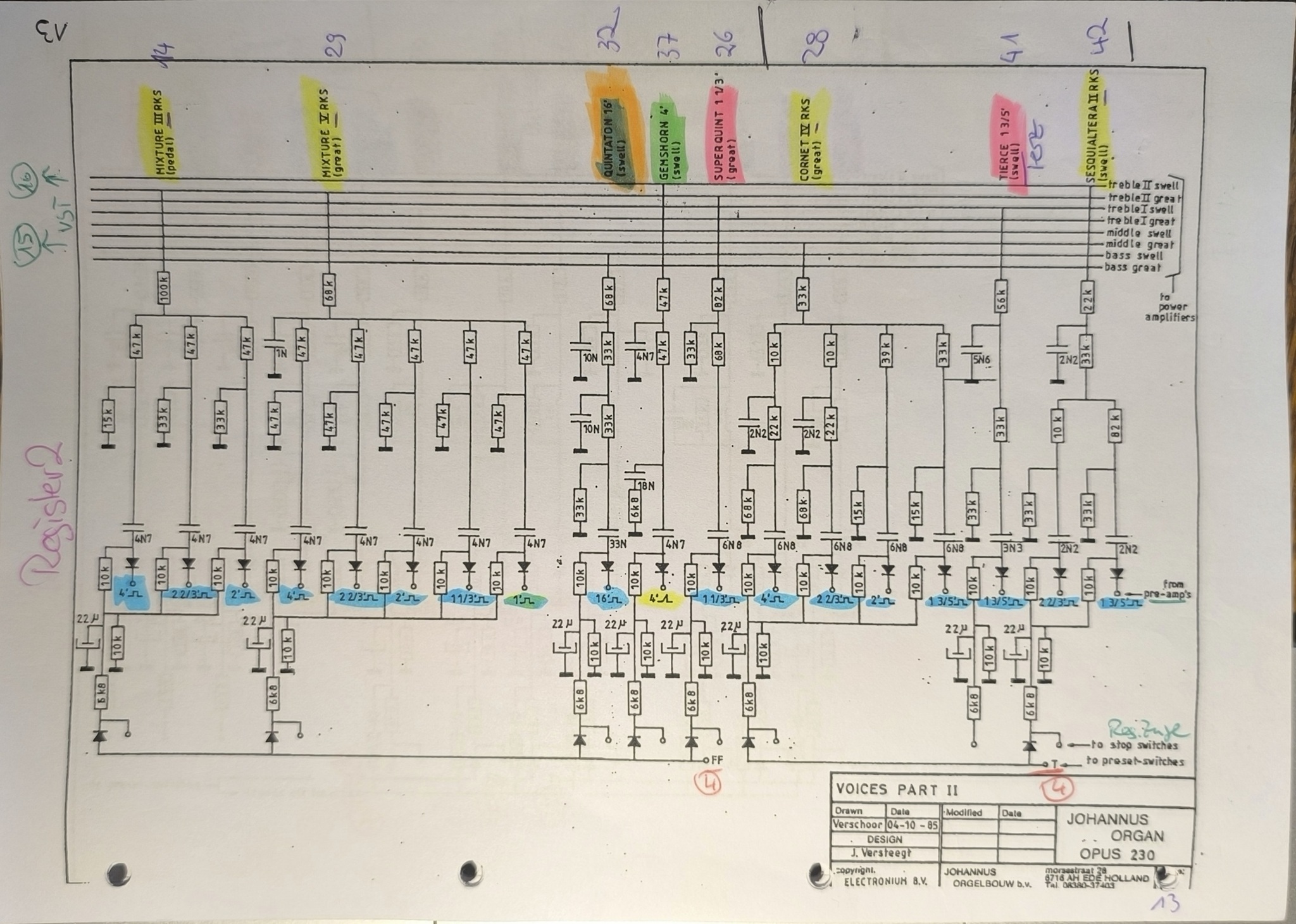

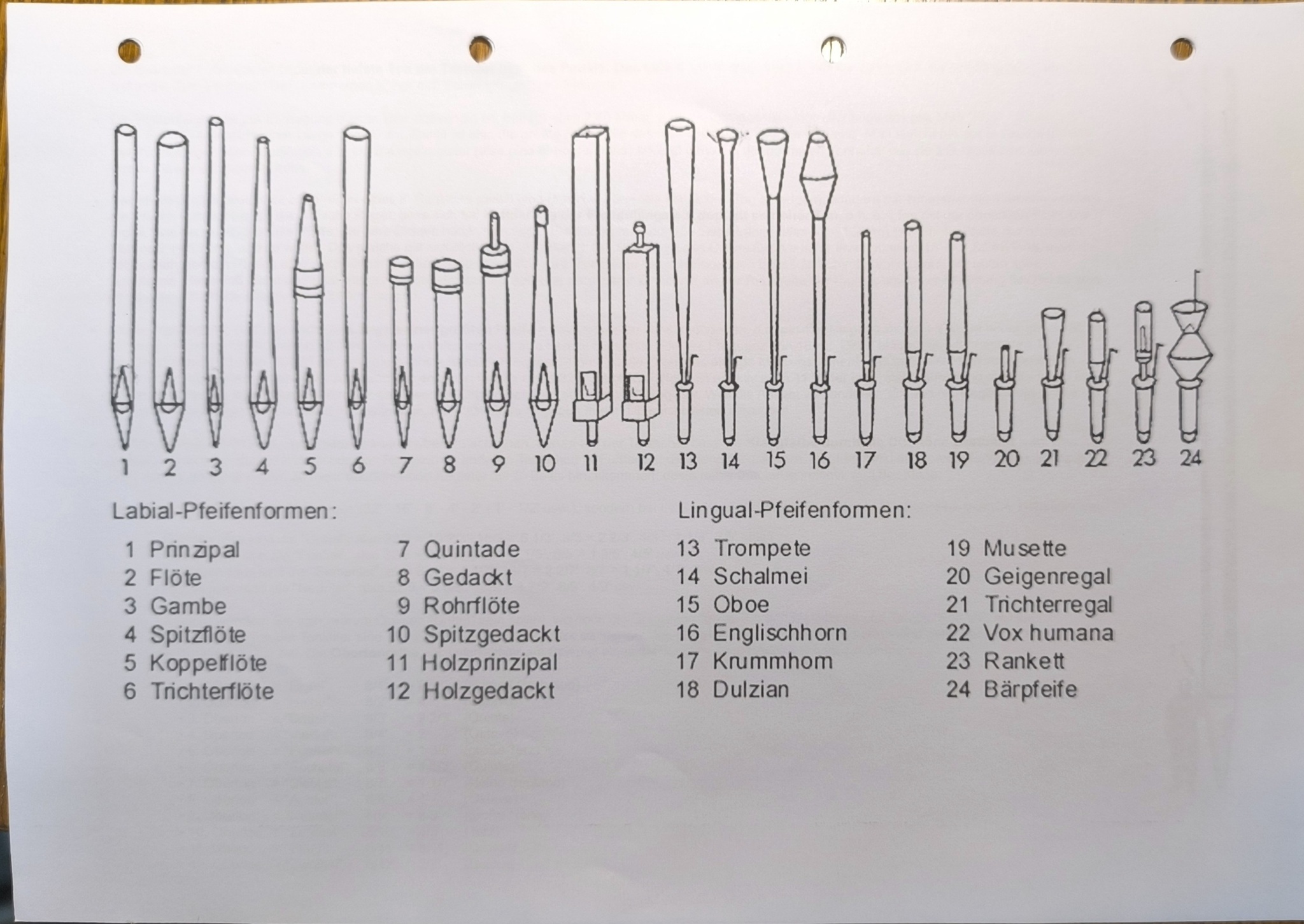

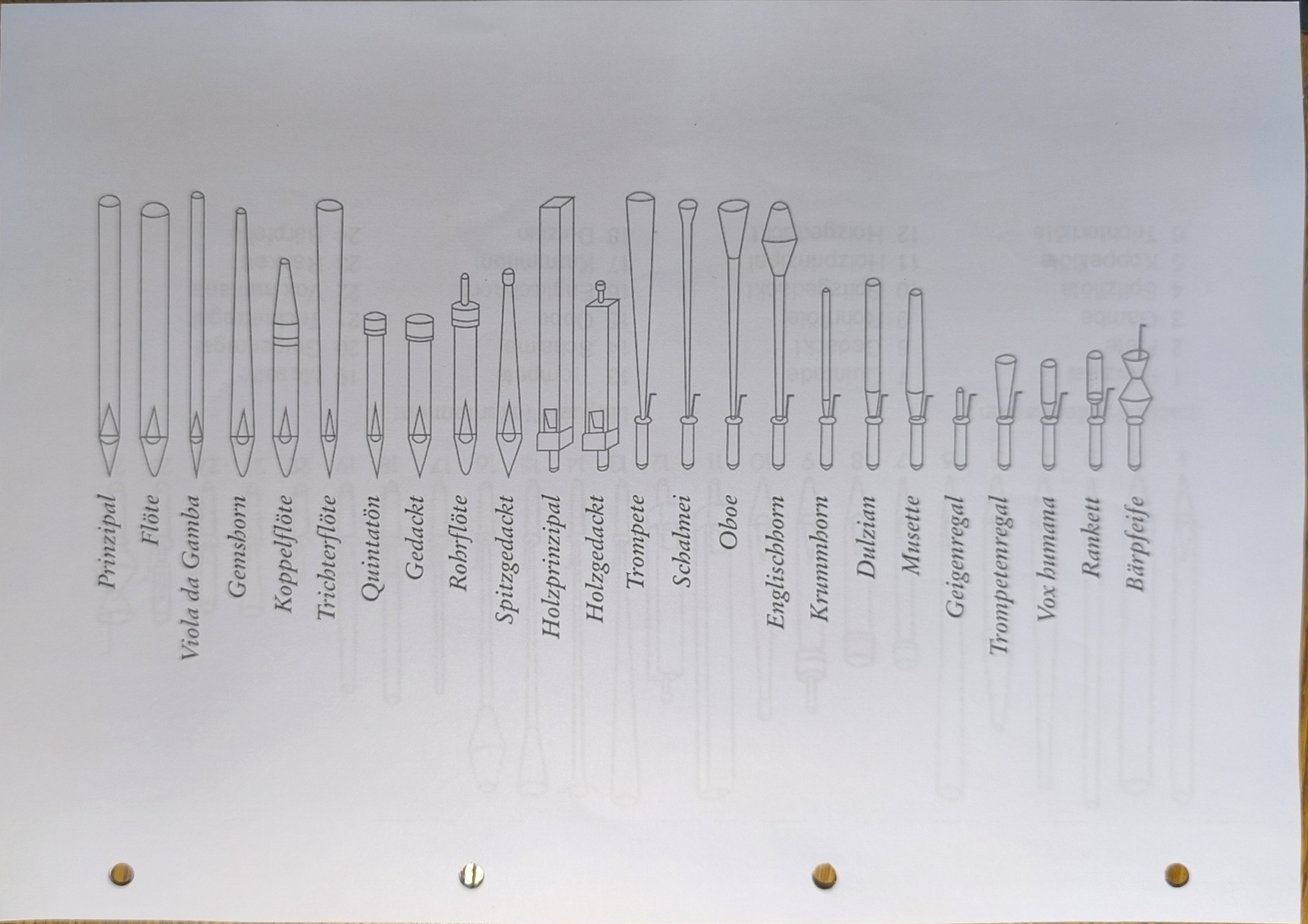

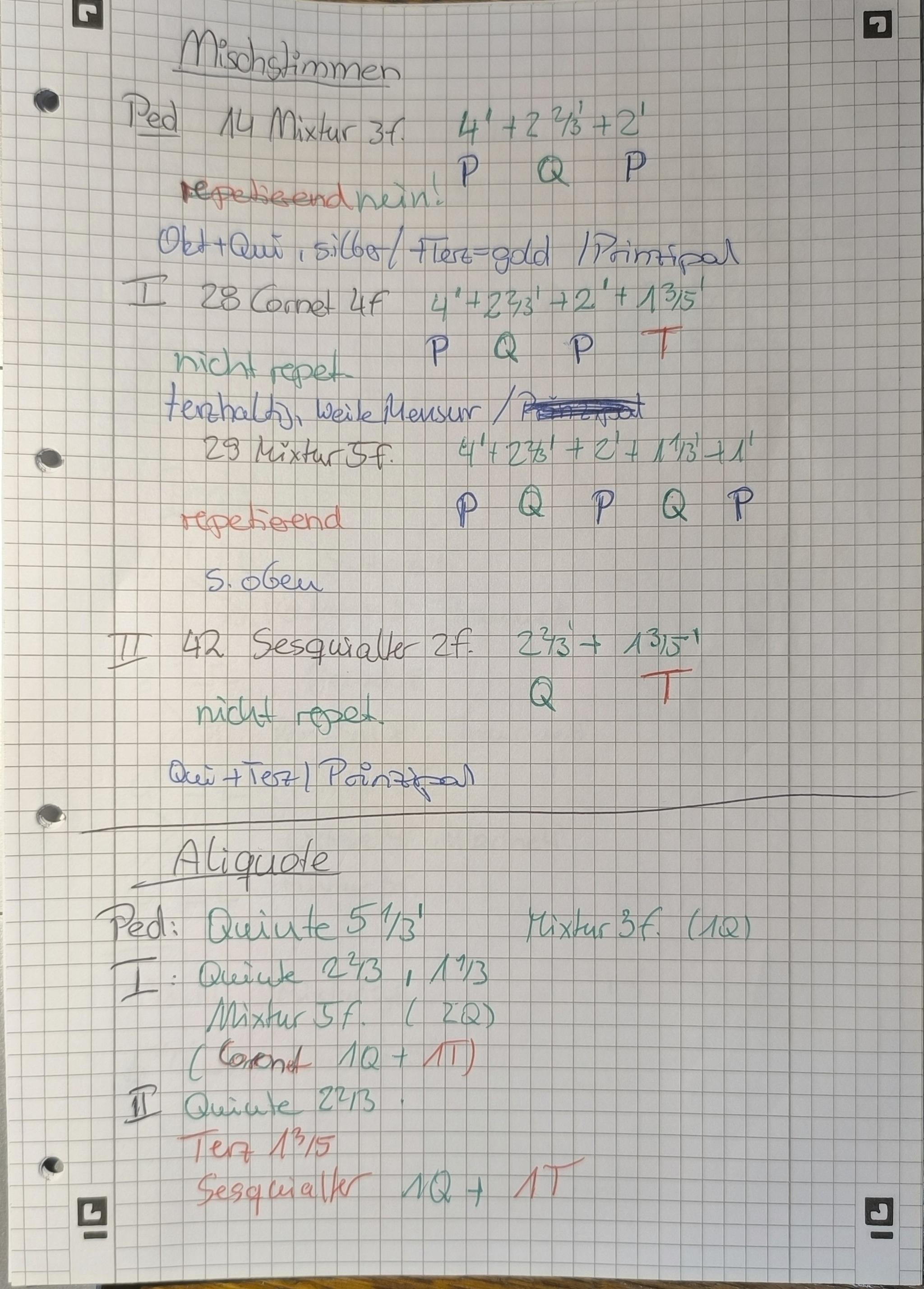

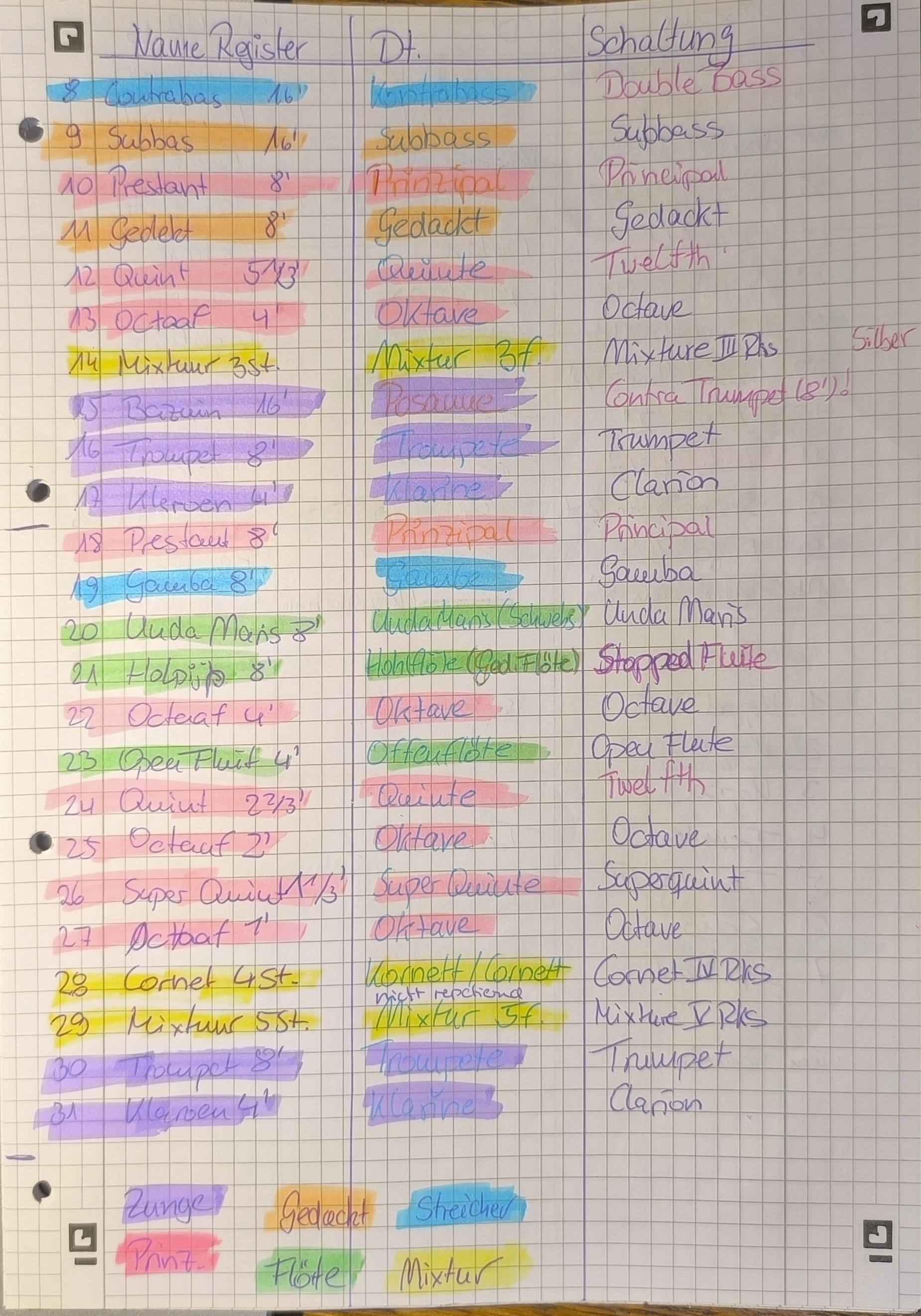

Jedes Register ist klar einem Verstärker zugeordnet. Jeder Verstärkerkreis wird auf einem anderen internen Lautsprecher wiedergegeben, der bautechnisch den Bedingungen entspricht, die von der Orgel kommen. Eine Liste der Zuordnungen am Beispiel des Hauptwerkes kommt hier:

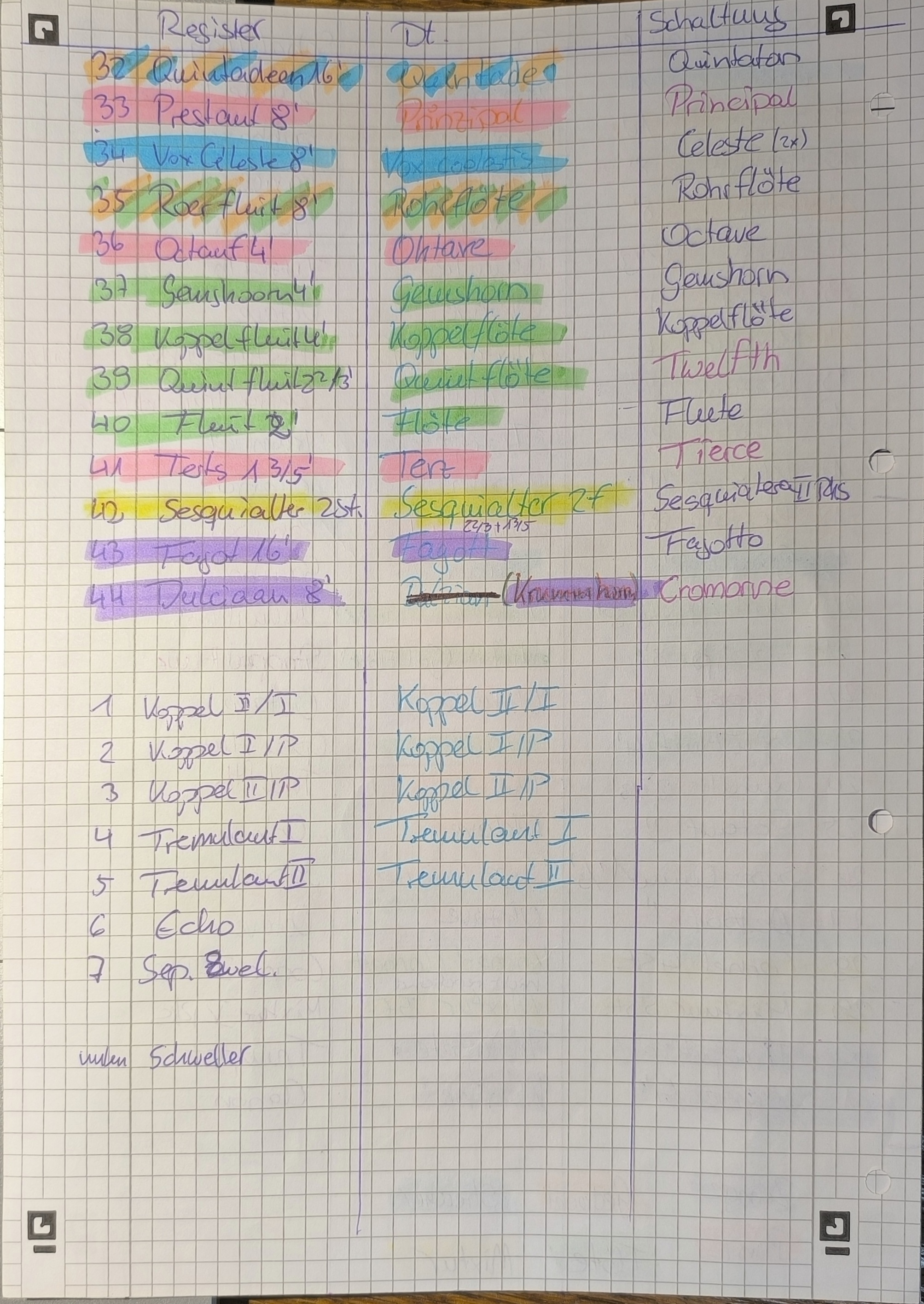

Ort	Nr.	Register	'	Bass	Mitte	Höhe 1	Höhe 2	Klangfarbe
HW	18	Prestant	8	x				Grundklang
	19	Gambe	8		x			einige Obertöne
	20	Unda Maris	8	x				dumpf
	21	Hohlflöte	8		x			flötig
	22	Oktave	4		x			scharf
	23	Offenflöte	4			x		zart
	24	Quinte	2 2/3	x				zart
	25	Oktave	2			x		scharf
	26	Superquinte	1 1/3				x	schrill
	27	Oktave	1				x	scharf
	28	Kornett	4 fach		x			obertönig
	29	Mixtur	5 fach				x	schwarf
	30	Trompete	8			x		stark obertönig
	31	Klarinette	4				x	stark obertönig
